TRANSMISSION

ENSEMBLE DE SELECTION DE VITESSES POUR SUZUKI GSX-R 1100 1988

ALTERNATEUR (MODELE G / H) REFER TO FIG.20A (E-4) FOR MODEL J

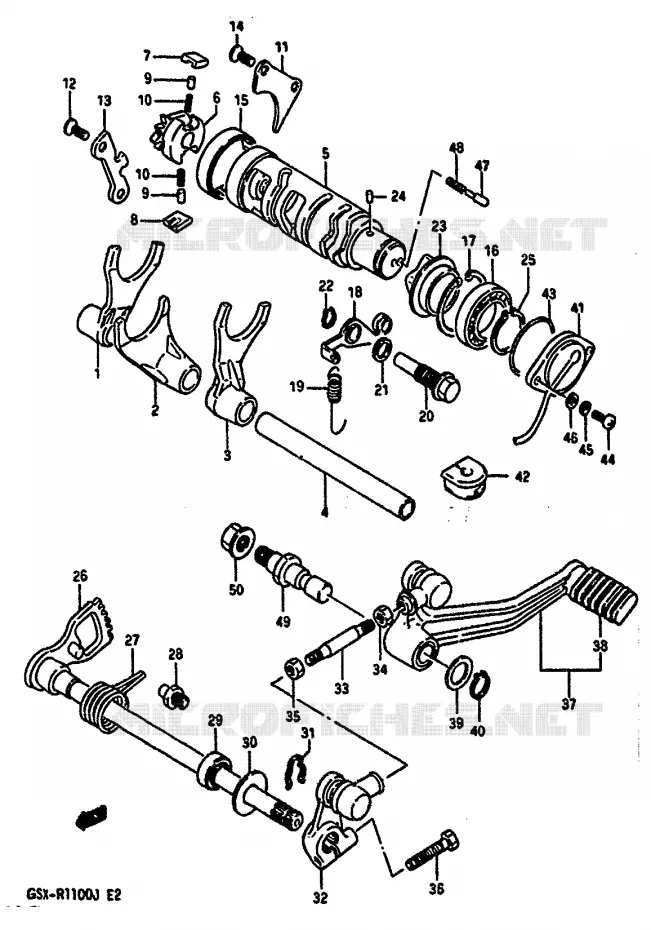

ENSEMBLE DE SELECTION DE VITESSES pour Suzuki GSX-R 1100 1988
1
(1)  25211-06B02-000
FOURCHETTE
FORK,GEAR SHIFTING NO.1
2
(2)  25221-06B00-000
FOURCHETTE
FORK,GEAR SHIFTING NO.2
3
(3)  25231-06B00-000
FOURCHETTE
FORK,GEAR SHIFTING NO.3
4
(4)  25411-27A00-000
AXE
SHAFT,GEAR SHIFTING FORK
5
(5)  25310-06B03-000
SPRING
DISCONTINUED
CAME
(5)  37730-26E21-000
SPRING
DISCONTINUED
BASE GEAR SHIFT
(5)  07120-0516B-000
SPRING
DISCONTINUED
BOULON
(5)  09209-05011-000
SPRING
DISCONTINUED
PIN
(5)  09440-04010-000
SPRING
DISCONTINUED
6
(6)  25322-31310-000
PLAQUETTE
GEAR, GEAR SHIFT CAM DRIVEN
7
(7)  25323-34201-000
CLIQUET
PAWL,NO.1
8
(8)  25324-34201-000
CLIQUET
PAWL,NO.2
9
(9)  09261-05003-000
PIN,5X8
PIN 16X10
10
(10)  09440-04003-000
SPRING
11
(11)  25331-31310-000
CLIQUET
LIFTER,PAWL
12
(12)  02122-06127-000
VIS
6 X 12 CROSS SCREW
13
(13)  25341-27A00-000
GUIDE
14
(14)  02122-06127-000
VIS
6 X 12 CROSS SCREW
15
(15)  09263-43001-000
ROLLER BEARING 43X49X12
BEARING,RH
16
(16)  08113-69050-000
BALL BEARING
BEARING, LH
17
(17)  08331-41429-000
CIRCLIP
18
(18)  25350-27A00-000
ARRET
19
(19)  09443-09031-000
SPRING
20
(20)  25353-27A00-000
BUTEE
SHAFT,STOPPER
21
(21)  09168-10002-000
GASKET 10X14X3.6
WASHER
22
(22)  08331-31089-000
CIRCLIP
23
(23)  25381-38400-000
PLAQUE
PLATE,STOPPER
24
(24)  04221-04069-000
PIN
PIN 16X10
25
(25)  08331-31259-000
CIRCLIP
26
(26)  25510-19C01-000
AXE
DISCONTINUED
27
(27)  09444-26017-000
SPRING
28
(28)  25671-01011-000
VIS
STOPPER,ARM
29
(29)  09283-12015-000
OIL SEAL 12X22X9
30
(30)  09160-12089-000
WASHER,12.5X26X1.6
WASHER (12.5X27X1.6)
31
(31)  08331-3112A-000
CIRCLIP
32
(32)  25520-19C03-000
ARM,GEAR SHIFT LINK
DISCONTINUED
33
(33)  25525-44110-000
RELAIS
ROD (L:59.5)
34
(34)  09140-06011-000
NUT
35
(35)  08310-00067-000
.NUT
36
(36)  01500-06257-000
VIS
BOLT, FRONT FENDER FRONT
37
(37)  25600-06B00-000
SELECTEUR
38
(38)  43151-04701-000
CAOUTCHOUC
COUVRE CULASSE
39
(39)  09160-12011-000
RONDELLE
WASHER (12.5X20X1)
40
(40)  08331-3112A-000
CIRCLIP
41
(41)  37720-48B00-000
CONTACTEUR DE POINT MORT
BODY,GEAR SHIFTING SWITCH
(41)  37720-09300-000
BOITIER
BODY,GEAR SHIFTING SWITCH
42
(42)  33885-27A01-000
CAOUTCHOUC
DISCONTINUED
43
(43)  09280-36001-000
O RING D:2.4 ID:36.5
O RING (D:2.4,ID:36.2)
44
(44)  09125-05102-000
SCREW 5X14
SCREW
45
(45)  08321-0105A-000
RONDELLE
LOCK WASHER
46
(46)  08322-01057-000
.WASHER
47
(47)  09209-05011-000
PIN
CONTACT
48
(48)  09440-04010-000
SPRING
49
(49)  25617-20A00-000
AXE
SHAFT,LEVER
50
(50)  08316-10107-000
NUT
NUT, FRONT WHEEL
Référence Désignation Prix Unitaire TTC Qté
# 1

25211-06B01-000

25211-06B02-000
 2521106B01000
FOURCHETTE
FORK, GEAR SHIFTING NO.1
# 2

25221-06B00-000
2522106B00000

2522106B00000
FOURCHETTE
FORK, GEAR SHIFTING NO.2
# 3

25231-06B00-000
2523106B00000

2523106B00000
FOURCHETTE
FORK, GEAR SHIFTING NO.3
# 4

25411-27A00-000
2541127A00000

2541127A00000
AXE
SHAFT, GEAR SHIFTING FORK
# 5

25310-06B01-000

07120-0516B-000
 2531006B01000
SPRING
DISCONTINUED
BOULON
# 5

25310-06B01-000

09209-05011-000
 2531006B01000
SPRING
DISCONTINUED
PIN
# 5

25310-06B01-000

09440-04010-000
 2531006B01000
SPRING
DISCONTINUED
# 5

25310-06B01-000

25310-06B03-000
 2531006B01000
SPRING
DISCONTINUED
CAME
# 5

25310-06B01-000

37730-26E21-000
 2531006B01000
SPRING
DISCONTINUED
BASE GEAR SHIFT
# 5

25310-06B02-000

07120-0516B-000
 2531006B02000
SPRING
CAM, GEAR SHIFTING
BOULON
# 5

25310-06B02-000

09209-05011-000
 2531006B02000
SPRING
CAM, GEAR SHIFTING
PIN
# 5

25310-06B02-000

09440-04010-000
 2531006B02000
SPRING
CAM, GEAR SHIFTING
# 5

25310-06B02-000

25310-06B03-000
 2531006B02000
SPRING
CAM, GEAR SHIFTING
CAME
# 5

25310-06B02-000

37730-26E21-000
 2531006B02000
SPRING
CAM, GEAR SHIFTING
BASE GEAR SHIFT
# 6

25322-31301-000

25322-31310-000
 2532231301000
PLAQUETTE
GEAR, GEAR SHIFT CAM DRIVEN
# 7

25323-34201-000
2532334201000

2532334201000
CLIQUET
PAWL, NO.1
# 8

25324-34201-000
2532434201000

2532434201000
CLIQUET
PAWL, NO.2
# 9

09261-05003-000
0926105003000

0926105003000
PIN, 5X8
PIN 16X10
# 10

09440-04003-000
0944004003000

0944004003000
SPRING
# 11

25331-31301-000

25331-31310-000
 2533131301000
CLIQUET
LIFTER, PAWL
# 12

02122-06128-000

02122-06127-000
 0212206128000
VIS
6 X 12 CROSS SCREW
# 13

25341-27A00-000
2534127A00000

2534127A00000
GUIDE
# 14

02122-06128-000

02122-06127-000
 0212206128000
VIS
6 X 12 CROSS SCREW
# 15

09263-43001-000
0926343001000

0926343001000
ROLLER BEARING 43X49X12
BEARING, RH
# 16

08110-69050-000

08113-69050-000
 0811069050000
BALL BEARING
BEARING, LH
# 17

08331-41428-000

08331-41429-000
 0833141428000
CIRCLIP
# 18

25350-27A00-000
2535027A00000

2535027A00000
ARRET
# 19

09443-09031-000
0944309031000

0944309031000
SPRING
Non disponible
# 20

25353-27A00-000
2535327A00000

2535327A00000
BUTEE
SHAFT, STOPPER
# 21

09168-10002-000
0916810002000

0916810002000
GASKET 10X14X3.6
WASHER
# 22

08331-31086-000

08331-31089-000
 0833131086000
CIRCLIP
# 23

25381-38400-000
2538138400000

2538138400000
PLAQUE
PLATE, STOPPER
# 24

06211-04063-000

04221-04069-000
 0621104063000
PIN
PIN 16X10
# 25

08331-31258-000

08331-31259-000
 0833131258000
CIRCLIP
# 26

25510-27A00-000

25510-19C01-000
 2551027A00000
AXE
DISCONTINUED
# 27

09444-26017-000
0944426017000

0944426017000
SPRING
# 28

25671-01000-000

25671-01011-000
 2567101000000
VIS
STOPPER, ARM
# 29

09285-12002-000

0928512002000
OIL SEAL 12X22X9
Non disponible
# 30

09160-12020-000

09160-12089-000
 0916012020000
WASHER, 12.5X26X1.6
WASHER (12.5X27X1.6)
# 31

09384-12001-000

08331-3112A-000
 0938412001000
CIRCLIP
# 32

25520-33301-000

25520-19C03-000
 2552033301000
ARM, GEAR SHIFT LINK
DISCONTINUED
# 33

25525-44100-000

25525-44110-000
 2552544100000
RELAIS
ROD (L:59.5)
# 34

09140-06011-000
0914006011000

0914006011000
NUT
# 35

08310-11067-000

08310-00067-000
 0831011067000
.NUT
# 36

01107-06257-000

01500-06257-000
 0110706257000
VIS
BOLT, FRONT FENDER FRONT
# 37

25600-06B00-000
2560006B00000

2560006B00000
SELECTEUR
Non disponible
# 38

43151-04701-000
4315104701000

4315104701000
CAOUTCHOUC
COUVRE CULASSE
# 39

09160-12011-000
0916012011000

0916012011000
RONDELLE
WASHER (12.5X20X1)
# 40

08331-31128-000

08331-3112A-000
 0833131128000
CIRCLIP
# 41

37720-48B00-000
3772048B00000

3772048B00000
CONTACTEUR DE POINT MORT
BODY, GEAR SHIFTING SWITCH
# 41

37720-09300-000
3772009300000

3772009300000
BOITIER
BODY, GEAR SHIFTING SWITCH
Non disponible
# 42

33885-27A00-000

33885-27A01-000
 3388527A00000
CAOUTCHOUC
DISCONTINUED
# 43

09280-36001-000
0928036001000

0928036001000
O RING D:2.4 ID:36.5
O RING (D:2.4, ID:36.2)
# 44

09125-05102-000
0912505102000

0912505102000
SCREW 5X14
SCREW
# 45

08321-21057-000

08321-0105A-000
 0832121057000
RONDELLE
LOCK WASHER
# 46

08322-21057-000

08322-01057-000
 0832221057000
.WASHER
# 47

09209-05011-000
0920905011000

0920905011000
PIN
CONTACT
# 48

09440-04010-000
0944004010000

0944004010000
SPRING
# 49

25617-20A00-000
2561720A00000

2561720A00000
AXE
SHAFT, LEVER
# 50

08316-16108-000

08316-10107-000
 0831616108000
NUT
NUT, FRONT WHEEL
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
