MAITRE CYLINDRE AVANT (MODELE K / L / M / N / P / R)

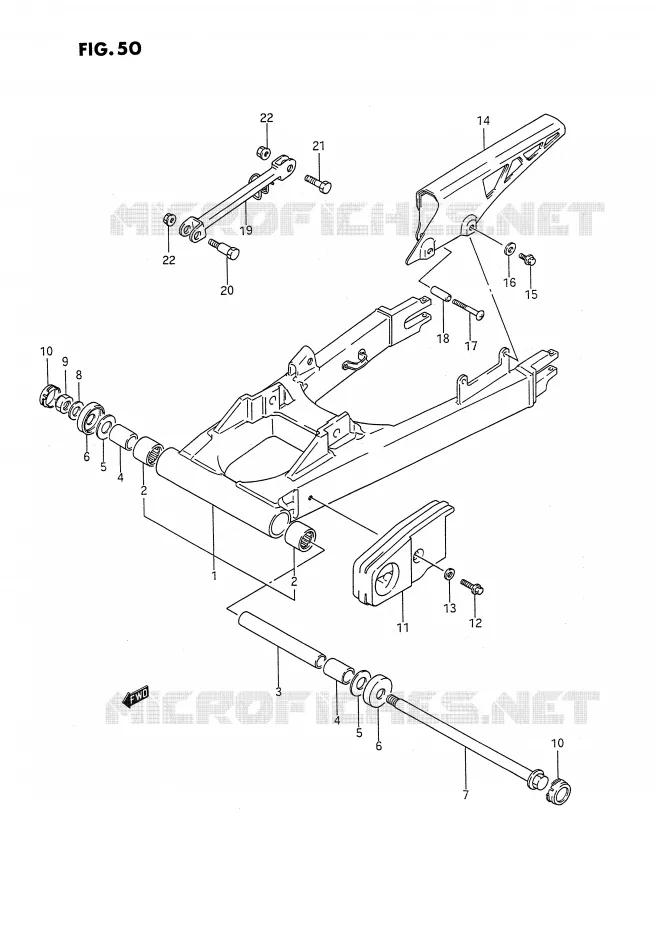

BRAS OSCILLANT ARRIERE POUR SUZUKI GSX-F 1100 1991

AMORTISSEUR ARRIERE (MODELE J) REFER TO FIG.51A(I-4) FOR MODEL K/L/M/N/P/R

(1) 61000-48B10-000

SWINGING ARM ASSY, REAR

(1) 61000-48C00-000

SWINGING ARM ASSY, REAR

(2) 09263-25024-000

ROLLER BEARING 25X33X30
BEARING

(3) 61282-48B00-000

SPACER,12X17X60

(4) 61251-49000-000

BAGUE
SPACER, PIVOT SHAFT

(5) 08211-16381-000

WASHER,THRUST
WASHER

(6) 61262-49202-000

CACHE
DUST SEAL, PIVOT SHAFT

(7) 61211-20C00-000

AXE

(7) 61211-48B11-000

AXE

(8) 09160-14015-000

WASHER 14X27X3
WASHER

(9) 09159-14019-000

NUT 14MM
NUT

(10) 61222-48B00-000

CHAPEAU
CAP, SWINGING ARM PIVOT

(11) 61273-48B12-000

PROTECTION DE BRAS

(12) 01550-0620B-000

VIS
BOLT

(12) 01550-06207-000

VIS
BOLT, FRONT

(13) 09169-06040-000

RONDELLE
WASHER

(14) 61310-48B00-000

CARTER CHAINE
CASE, CHAIN

(15) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(16) 09169-06026-000

RONDELLE
WASHER

(17) 02142-06557-000

VIS
SCREW

(17) 02142-06553-000

VIS
SCREW

(18) 09180-06130-000

SPACER,6.5X10.5X40
RONDELLE

(19) 64310-48B10-000

BARRE D'ANCRAGE

(20) 09111-10039-000

BOLT,L:39
BOLT, FRONT

(21) 09100-10187-000

BOLT 10X34
BOLT, REAR

(22) 08319-3110A-000

ECROU
NUT (BLACK)

	Référence	Désignation	Qté
# 1	61000-48B10-000 6100048B10000 6100048B10000	SWINGING ARM ASSY, REAR	Non disponible	0,00 €
# 1	61000-48C00-000 6100048C00000 6100048C00000	SWINGING ARM ASSY, REAR	Non disponible	0,00 €
# 2	09263-25024-000 0926325024000 0926325024000	ROLLER BEARING 25X33X30 BEARING	39,42 €
# 3	61282-48B00-000 6128248B00000 6128248B00000	SPACER, 12X17X60	Non disponible	0,00 €
# 4	61251-49000-000 6125149000000 6125149000000	BAGUE SPACER, PIVOT SHAFT	30,78 €
# 5	08211-16381-000 0821116381000 0821116381000	WASHER, THRUST WASHER	3,62 €
# 6	61262-49201-000 61262-49202-000 6126249201000	CACHE DUST SEAL, PIVOT SHAFT	12,34 €
# 7	61211-20C00-000 6121120C00000 6121120C00000	AXE	Non disponible	0,00 €
# 7	61211-48B11-000 6121148B11000 6121148B11000	AXE	Non disponible	0,00 €
# 8	09160-14015-000 0916014015000 0916014015000	WASHER 14X27X3 WASHER	5,76 €
# 9	09159-14013-000 09159-14019-000 0915914013000	NUT 14MM NUT	14,76 €
# 10	61222-48B00-000 6122248B00000 6122248B00000	CHAPEAU CAP, SWINGING ARM PIVOT	8,11 €
# 11	61273-48B11-000 6127348B11000	PROTECTION DE BRAS	Non disponible	0,00 €
# 12	01517-06207-000 01550-06207-000 0151706207000	VIS BOLT, FRONT	3,43 €
# 12	01550-06203-000 01550-0620B-000 0155006203000	VIS BOLT	3,46 €
# 13	09169-06040-000 0916906040000 0916906040000	RONDELLE WASHER	2,57 €
# 14	61310-48B00-000 6131048B00000 6131048B00000	CARTER CHAINE CASE, CHAIN	Non disponible	0,00 €
# 15	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,46 €
# 16	09169-06026-000 0916906026000 0916906026000	RONDELLE WASHER	2,90 €
# 17	02142-06558-000 02142-06557-000 0214206558000	VIS SCREW	3,44 €
# 17	02142-06553-000 0214206553000 0214206553000	VIS SCREW	Non disponible	0,00 €
# 18	09180-06130-000 0918006130000 0918006130000	SPACER, 6.5X10.5X40 RONDELLE	Non disponible	0,00 €
# 19	64310-48B10-000 6431048B10000 6431048B10000	BARRE D'ANCRAGE	Non disponible	0,00 €
# 20	09111-10039-000 0911110039000 0911110039000	BOLT, L:39 BOLT, FRONT	Non disponible	0,00 €
# 21	09100-10265-000 09100-10187-000 0910010265000	BOLT 10X34 BOLT, REAR	5,63 €
# 22	08319-31105-000 08319-3110A-000 0831931105000	ECROU NUT (BLACK)	3,25 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
