REPOSE PIED (MODELE Z) MODEL D : FIG. 44 (G-6)

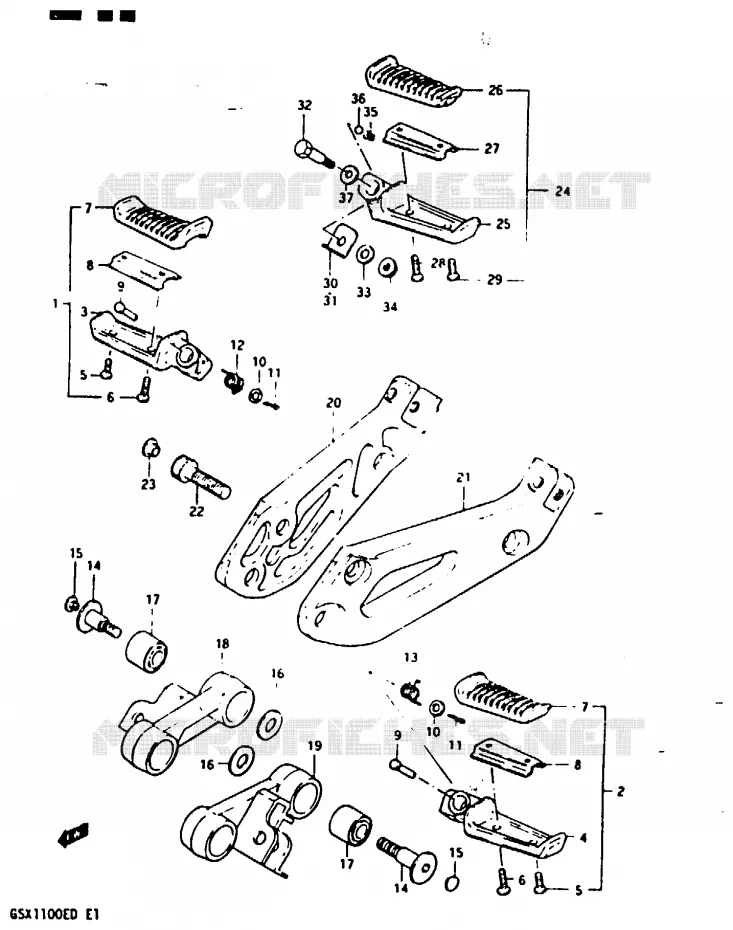

REPOSE PIED (MODELE D) POUR SUZUKI GSX-E 1100 1983

RESERVOIR D'ESSENCE (MODELE Z) FIG.47 (G-9) : GSX1100D/ED

(1) 43501-33301-000

REPOSE PIED COMPLET
FOOTREST ASSY, FRONT RH

(2) 43502-33301-000

REPOSE PIED COMPLET
FOOTREST ASSY, FRONT LH

(3) 43501-33301-000

REPOSE PIED COMPLET
.BAR, FRONT FOOTREST RH

(4) 43502-33301-000

REPOSE PIED COMPLET
.BAR, FRONT FOOTREST LH

(5) 02112-05127-000

VIS
SCREW, THROTTLE CABLE

(6) 02112-05167-000

VIS
SCREW, THROTTLE CABLE

(7) 43551-33301-000

RUBBER,FR FOOTREST
CAOUTCHOUC

(8) 43580-33301-000

PLAQUE
.PLATE, FRONT FOOTREST RUBBER

(9) 09200-08040-000

PIN
PIN 16X10

(10) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(11) 04111-2020A-000

GOUPILLE
PIN 12X10

(12) 09448-14029-000

SPRING

(13) 09448-14028-XC0

RESSORT
SPRING, LH

(14) 09106-10010-000

BOLT

(15) 43575-34500-000

BOUCHON
CAP

(16) 09160-10005-000

WASHER 10.5X20X3.2
WASHER

(17) 09319-10008-000

BUSH

(18) 43531-49520-000

HOLDER, FOOTREST RH

(19) 43541-49520-000

HOLDER, FOOTREST LH

(20) 43811-49510-000

BRACKET, MUFFLER RH

(21) 43821-49510-000

SUPPORT

(22) 07130-10307-000

BOLT
BOLT, RH

(23) 43575-34500-000

BOUCHON
CAP

(24) 43600-45501-000

REPOSE PIED

(24) 43700-45501-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(25) 43610-45501-000

BAR, PILLION FOOTREST RH

(25) 43710-45501-000

REPOSE PIED

(26) 43612-45500-000

CAOUTCHOUC
RUBBER,PILLION F

(27) 43632-45501-000

PLAQUE
.PLATE, RUBBER STOP

(28) 02122-05127-000

VIS
SCREW (5X12)

(29) 02122-05167-000

VIS
.SCREW

(30) 43635-33300-000

PLAQUE

(31) 43735-33300-000

PLAQUE

(32) 09111-06035-000

BOLT

(33) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(34) 08319-31067-000

.NUT

(35) 09440-05003-000

SPRING

(36) 06111-07004-000

BILLE
STEEL BALL

(37) 09181-08004-000

SHIM 8.2X22X0.2
SHIM

	Référence	Désignation	Qté
# 1	43501-33300-000 4350133300000	REPOSE PIED COMPLET FOOTREST ASSY, FRONT RH	Non disponible	0,00 €
# 2	43502-33300-000 4350233300000	REPOSE PIED COMPLET FOOTREST ASSY, FRONT LH	Non disponible	0,00 €
# 3	43510-33300-000 4351033300000	REPOSE PIED COMPLET .BAR, FRONT FOOTREST RH	Non disponible	0,00 €
# 4	43520-33300-000 4352033300000	REPOSE PIED COMPLET .BAR, FRONT FOOTREST LH	Non disponible	0,00 €
# 5	02112-05128-000 02112-05127-000 0211205128000	VIS SCREW, THROTTLE CABLE	2,88 €
# 6	02112-05168-000 02112-05167-000 0211205168000	VIS SCREW, THROTTLE CABLE	2,88 €
# 7	43551-33300-000 4355133300000	RUBBER, FR FOOTREST CAOUTCHOUC	Non disponible	0,00 €
# 8	43580-33300-000 4358033300000	PLAQUE .PLATE, FRONT FOOTREST RUBBER	Non disponible	0,00 €
# 9	09200-08040-000 0920008040000 0920008040000	PIN PIN 16X10	Non disponible	0,00 €
# 10	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 11	04111-20208-000 04111-2020A-000 0411120208000	GOUPILLE PIN 12X10	1,73 €
# 12	09448-14029-000 0944814029000 0944814029000	SPRING	Non disponible	0,00 €
# 13	09448-14028-000 0944814028000	RESSORT SPRING, LH	Non disponible	0,00 €
# 14	09106-10010-000 0910610010000 0910610010000	BOLT	Non disponible	0,00 €
# 15	43575-34500-000 4357534500000 4357534500000	BOUCHON CAP	2,48 €
# 16	09160-10058-000 09160-10005-000 0916010058000	WASHER 10.5X20X3.2 WASHER	2,48 €
# 17	09319-10008-000 0931910008000 0931910008000	BUSH	9,40 €
# 18	43531-49520-000 4353149520000 4353149520000	HOLDER, FOOTREST RH	Non disponible	0,00 €
# 19	43541-49520-000 4354149520000 4354149520000	HOLDER, FOOTREST LH	Non disponible	0,00 €
# 20	43811-49510-000 4381149510000 4381149510000	BRACKET, MUFFLER RH	Non disponible	0,00 €
# 21	43821-49510-000 4382149510000 4382149510000	SUPPORT	Non disponible	0,00 €
# 22	09106-10006-000 07130-10307-000 0910610006000	BOLT BOLT, RH	6,67 €
# 23	43575-34500-000 4357534500000 4357534500000	BOUCHON CAP	2,48 €
# 24	43600-45501-000 4360045501000 4360045501000	REPOSE PIED	49,81 €
# 24	43700-45501-000 4370045501000 4370045501000	REPOSE PIED FOOTREST ASSY, PILLION LH	Non disponible	0,00 €
# 25	43610-45501-000 4361045501000 4361045501000	BAR, PILLION FOOTREST RH	Non disponible	0,00 €
# 25	43710-45501-000 4371045501000 4371045501000	REPOSE PIED	Non disponible	0,00 €
# 26	43612-45500-000 4361245500000 4361245500000	CAOUTCHOUC RUBBER, PILLION F	Non disponible	0,00 €
# 27	43632-45500-000 43632-45501-000 4363245500000	PLAQUE .PLATE, RUBBER STOP	3,79 €
# 28	02132-05127-000 02122-05127-000 0213205127000	VIS SCREW (5X12)	2,65 €
# 29	02132-05168-000 02122-05167-000 0213205168000	VIS .SCREW	2,92 €
# 30	43635-33300-000 4363533300000 4363533300000	PLAQUE	4,06 €
# 31	43735-33300-000 4373533300000 4373533300000	PLAQUE	Non disponible	0,00 €
# 32	09111-06035-000 0911106035000 0911106035000	BOLT	Non disponible	0,00 €
# 33	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 34	08319-31068-000 08319-31067-000 0831931068000	.NUT	2,88 €
# 35	09440-05003-000 0944005003000 0944005003000	SPRING	2,22 €
# 36	06111-07004-000 0611107004000 0611107004000	BILLE STEEL BALL	1,72 €
# 37	09181-08004-000 0918108004000 0918108004000	SHIM 8.2X22X0.2 SHIM	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED (MODELE D) de votre Suzuki 1100 GSX de GSX-E. Nous restons à votre disposition pour toute question.
