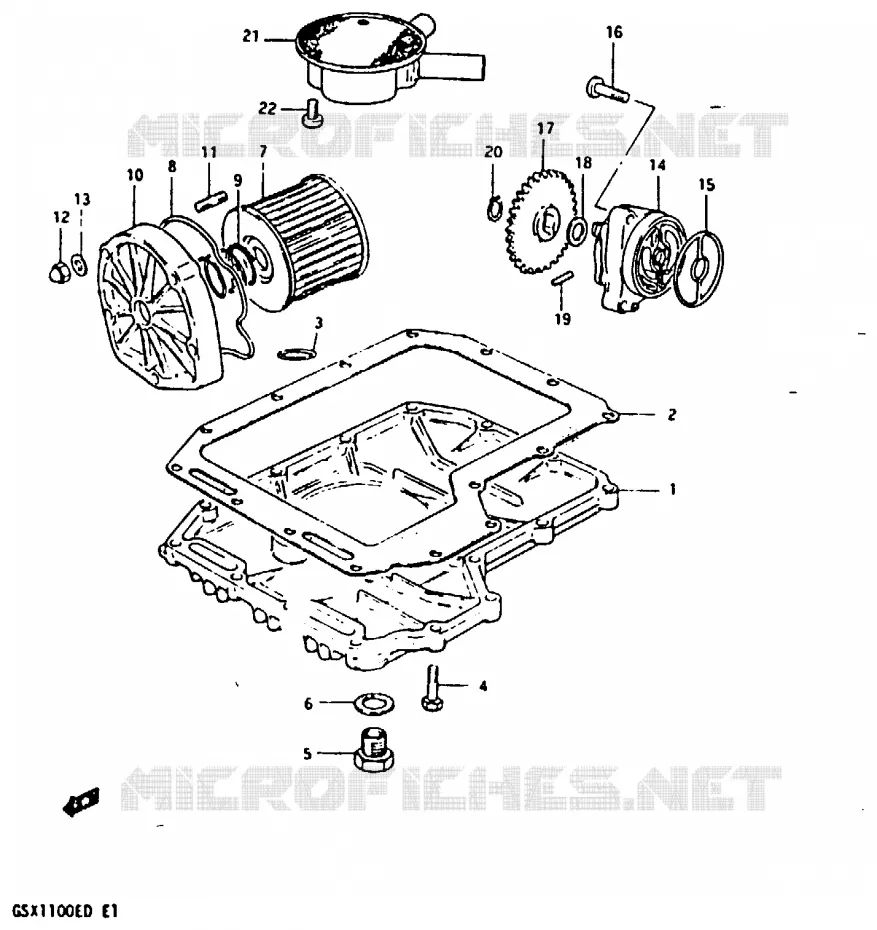

Vue éclatée

CARTER (MODELE D)

POMPE A HUILE - FILTRE A HUILE POUR SUZUKI GSX-E 1100 1982

VILEBREQUIN

(1) 11511-49201-000

CARTER HUILE
PAN, OIL

(2) 11489-49201-H17

JOINT
GASKET, OIL PAN

(3) 09280-13001-000

O RING D:3.2 ID:12.9
O RING

(4) 01550-0625B-000

VIS
BOLT (6X25)

(4) 01550-0625A-000

VIS
BOLT (6*25)

(5) 09247-14002-000

BOUCHON DE VIDANGE
BOLT

(6) 09168-14004-000

GASKET 14X19.2X2
WASHER

(7) 16510-45040-000

FILTRE HUILE
FILTER, ENGINE OIL

(8) 16518-49200-000

JOINT
O RING

(9) 09440-32004-000

SPRING

(10) 16531-49210-000

COUVERCLE
CAP

(10) 16531-49220-000

CAP

(11) 01421-06257-000

GOUJON
STUD BOLT (L:25)

(12) 08313-10067-000

NUT
NUT, CENTER

(13) 08322-0106A-000

RONDELLE
WASHER

(14) 16400-49220-000

POMPE A HUILE
PUMP, ENGINE OIL

(15) 16491-31300-000

JOINT
O RING

(16) 09103-06045-000

BOLT 6X32
SCREW (6*32)

(17) 16331-49000-000

PIGNON

(18) 08221-10185-000

SHIM
WASHER

(19) 09261-04009-000

PIN 4X15.8
PIN 16X10

(20) 08331-31109-000

CIRCLIP

(21) 16520-49200-000

TAMIS
STRAINER, ENGINE OIL

(22) 02112-06127-000

VIS
.6 X 12 CROSS SCREW

	Référence	Désignation	Qté
# 1	11511-49200-000 1151149200000	CARTER HUILE PAN, OIL	Non disponible	0,00 €
# 2	11489-49200-000 11489-49201-H17 1148949200000	JOINT GASKET, OIL PAN	19,18 €
# 3	09280-13001-000 0928013001000 0928013001000	O RING D:3.2 ID:12.9 O RING	2,66 €
# 4	01517-06255-000 01550-0625B-000 0151706255000	VIS BOLT (6X25)	3,67 €
# 4	01517-06258-000 01550-0625A-000 0151706258000	VIS BOLT (6*25)	2,88 €
# 5	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE BOLT	7,51 €
# 6	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 7	16510-45040-000 1651045040000 1651045040000	FILTRE HUILE FILTER, ENGINE OIL	Non disponible	0,00 €
# 8	16518-49200-000 1651849200000 1651849200000	JOINT O RING	10,22 €
# 9	09440-32004-000 0944032004000 0944032004000	SPRING	2,45 €
# 10	16531-49210-000 1653149210000 1653149210000	COUVERCLE CAP	Non disponible	0,00 €
# 10	16531-49220-000 1653149220000 1653149220000	CAP	Non disponible	0,00 €
# 11	01421-06258-000 01421-06257-000 0142106258000	GOUJON STUD BOLT (L:25)	3,59 €
# 12	08313-11065-000 0831311065000	NUT NUT, CENTER	Non disponible	0,00 €
# 13	08322-21065-000 0832221065000	RONDELLE WASHER	Non disponible	0,00 €
# 14	16400-49220-000 1640049220000 1640049220000	POMPE A HUILE PUMP, ENGINE OIL	Non disponible	0,00 €
# 15	16491-49200-000 16491-31300-000 1649149200000	JOINT O RING	14,95 €
# 16	09103-06045-000 0910306045000 0910306045000	BOLT 6X32 SCREW (6*32)	2,57 €
# 17	16331-49000-000 1633149000000 1633149000000	PIGNON	Non disponible	0,00 €
# 18	08221-10185-000 0822110185000 0822110185000	SHIM WASHER	2,45 €
# 19	09261-04009-000 0926104009000 0926104009000	PIN 4X15.8 PIN 16X10	2,22 €
# 20	08331-31109-000 0833131109000 0833131109000	CIRCLIP	2,34 €
# 21	16520-49200-000 1652049200000 1652049200000	TAMIS STRAINER, ENGINE OIL	Non disponible	0,00 €
# 22	02112-06128-000 02112-06127-000 0211206128000	VIS .6 X 12 CROSS SCREW	2,65 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE - FILTRE A HUILE de votre Suzuki 1100 GSX de GSX-E. Nous restons à votre disposition pour toute question.
