CARTER

POMPE A HUILE - FILTRE A HUILE POUR SUZUKI GS-G 1100 1983

VILEBREQUIN

(1) 11511-45100-000

CARTER HUILE

(1) 11511-45110-000

PAN,OIL

(2) 11489-45001-H17

JOINT

(3) 01550-06307-000

VIS
BOLT, SHAFT EX

(3) 01550-0630A-000

VIS
BOLT, EX SHAFT

(4) 01550-0625B-000

VIS
BOLT, CENTER

(4) 01500-06257-000

VIS
BOLT (FLANGE)

(5) 09247-14002-000

BOUCHON DE VIDANGE
DRAIN PLUG

(6) 09168-14004-000

GASKET 14X19.2X2
WASHER

(7) 16510-45040-000

FILTRE HUILE
FILTER,ENGINE OIL

(8) 16518-45000-000

JOINT

(9) 09440-32004-000

SPRING

(10) 16512-45101-000

CAP,OIL FILTER

(11) 16512-45D00-000

COUVERCLE
CAP, ENGINE OIL FILTER

(12) 01421-0620A-000

GOUJON
(6X20) STUD BOLT

(13) 08313-10067-000

NUT

(14) 08322-0106A-000

RONDELLE
WASHER

(15) 16400-49020-000

POMPE A HUILE

(16) 09280-13004-000

JOINT TORIQUE D:1.9,ID:13
ENG OIL PUMP O RING

(17) 02112-06257-000

VIS
(6X25) CROSS SCREW

(18) 16331-49000-000

PIGNON
OIL PUMP DRIVEN GEAR (NT:33)

(19) 08221-10185-000

SHIM

(20) 09261-04009-000

PIN 4X15.8

(21) 08331-31109-000

CIRCLIP

(22) 16520-45010-000

TAMIS
STRAINER,ENGINE OIL

(23) 02112-06127-000

VIS
.6 X 12 CROSS SCREW

	Référence	Désignation	Qté
# 1	11511-45100-000 1151145100000 1151145100000	CARTER HUILE	Non disponible	0,00 €
# 1	11511-45110-000 1151145110000 1151145110000	PAN, OIL	Non disponible	0,00 €

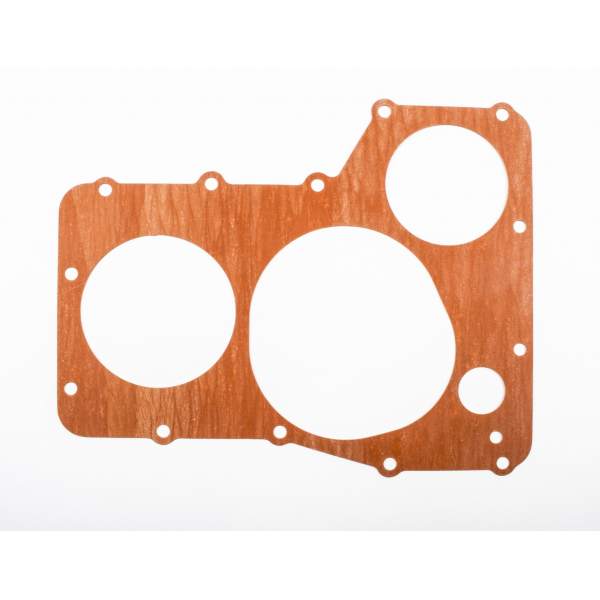

# 2	11489-45001-H17 1148945001H17 1148945001H17	JOINT	Non disponible	0,00 €
# 3	01517-06305-000 01550-0630A-000 0151706305000	VIS BOLT, EX SHAFT	3,40 €
# 3	01517-06307-000 01550-06307-000 0151706307000	VIS BOLT, SHAFT EX	3,78 €
# 4	01517-06254-000 01550-0625B-000 0151706254000	VIS BOLT, CENTER	3,67 €
# 4	01517-06257-000 01500-06257-000 0151706257000	VIS BOLT (FLANGE)	3,59 €
# 5	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE DRAIN PLUG	7,51 €
# 6	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 7	16510-45040-000 1651045040000 1651045040000	FILTRE HUILE FILTER, ENGINE OIL	8,33 €
# 8	16518-45000-000 1651845000000 1651845000000	JOINT	9,30 €
# 9	09440-32004-000 0944032004000 0944032004000	SPRING	2,45 €
# 10	16512-45101-000 1651245101000 1651245101000	CAP, OIL FILTER	Non disponible	0,00 €
# 11	16512-15510-000 16512-45D00-000 1651215510000	COUVERCLE CAP, ENGINE OIL FILTER	50,21 €
# 12	01421-06208-000 01421-0620A-000 0142106208000	GOUJON (6X20) STUD BOLT	2,36 €
# 13	08313-10067-000 0831310067000 0831310067000	NUT	2,65 €
# 14	08322-01067-000 08322-0106A-000 0832201067000	RONDELLE WASHER	3,20 €
# 15	16400-49020-000 1640049020000 1640049020000	POMPE A HUILE	Non disponible	0,00 €
# 16	09280-13004-000 0928013004000 0928013004000	JOINT TORIQUE D:1.9, ID:13 ENG OIL PUMP O RING	2,60 €
# 17	02112-06257-000 0211206257000 0211206257000	VIS (6X25) CROSS SCREW	2,10 €
# 18	16331-49000-000 1633149000000 1633149000000	PIGNON OIL PUMP DRIVEN GEAR (NT:33)	Non disponible	0,00 €
# 19	08221-10185-000 0822110185000 0822110185000	SHIM	2,45 €
# 20	09261-04009-000 0926104009000 0926104009000	PIN 4X15.8	2,22 €
# 21	08331-31109-000 0833131109000 0833131109000	CIRCLIP	2,34 €
# 22	16520-45010-000 1652045010000 1652045010000	TAMIS STRAINER, ENGINE OIL	Non disponible	0,00 €
# 23	02112-06128-000 02112-06127-000 0211206128000	VIS .6 X 12 CROSS SCREW	2,65 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE - FILTRE A HUILE de votre Suzuki de GS-G. Nous restons à votre disposition pour toute question.
