PORTE PAQUET

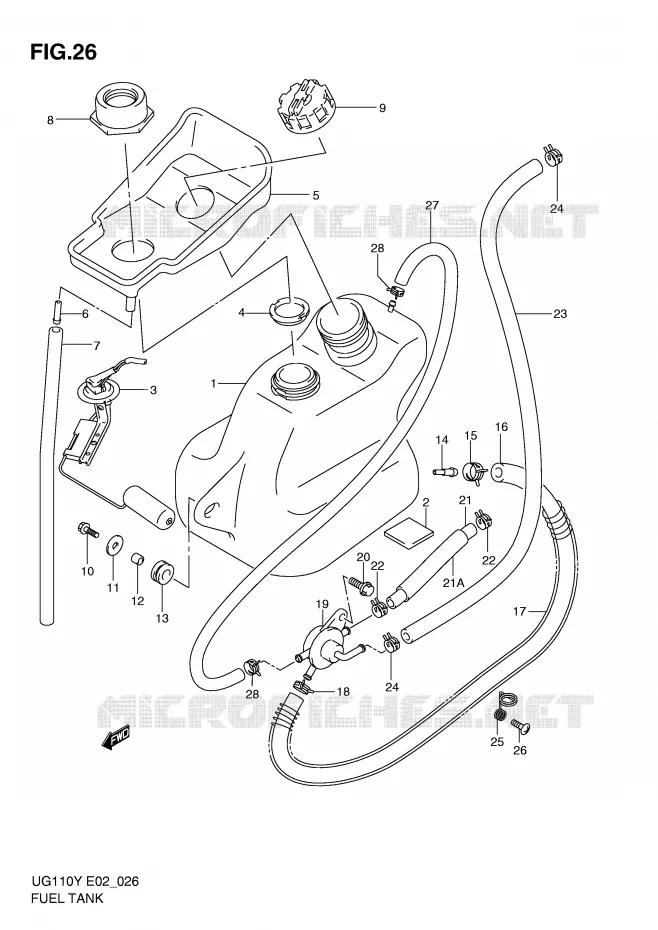

RESERVOIR D'ESSENCE POUR SUZUKI UG 110 2000

CARENAGES ARRIERE (MODELE Y) REFER TO FIG.28A(F-3) FOR MODEL K1

(1) 44100-16F10-000

"C"CONJ. DEPOSITO
TANK ASSY, FUEL

(2) 44831-17B00-000

CUSHION

(3) 34810-17F02-000

JAUGE
GAUGE ASSY, FUEL LELVEL

(4) 34825-29C01-000

JOINT
WASHER

(5) 44262-16F00-000

BANDEJA DRENAJE DEPOSITO
CAOUTCHOUC

(6) 09364-06005-000

UNION

(7) 09352-50005-600

HOSE,(5X8.2X600)
HOSE, DRAIN (L:600->360)

(8) 44587-29C00-000

BOUCHON
CAP, FUEL LEVEL GAUGE

(9) 44200-33G51-000

BOUCHON DE RESERVOIR

(10) 01550-0620B-000

VIS
BOLT, FRONT

(11) 09160-06501-000

WASHER,6.5X24X1.6
WASHER

(12) 09180-06288-000

SPACER,6.5X10X11
RONDELLE

(13) 09320-10080-000

CUSHION

(14) 44322-17200-000

FILTRE
FILTRE A ESSENCE

(15) 09401-11413-000

CLIP
CLAMP

(16) 44421-16F01-000

DURIT
HOSE, OUTLET

(17) 09440-13042-000

(CA) SPRING
SPRING

(18) 09401-09403-000

CLIP
NUT

(19) 44300-11B01-000

ROBINET
COCK ASSY, FUEL

(20) 01550-0616B-000

VIS
BOLT

(21) 09355-50002-00B

HOSE
HOSE, PUMP (L:600->80)

(21A) 09351-14152-600

PROTECTOR,14.5X15.5X600
PROTECTOR (L:600->40)

(22) 09401-09403-000

CLIP
NUT

(22) 09401-09403-000

CLIP
NUT

(23) 44236-16F01-000

DURIT
HOSE, VACUUM

(24) 09401-08401-000

CLAMP
NUT

(24) 09401-08401-000

CLAMP
NUT

(25) 58392-29C00-000

PASSE CABLE
GUIDE, VACUUM HOSE

(26) 02142-0510A-000

VIS
SCREW

(27) 44236-16F01-000

DURIT
HOSE, AIR VENT

(28) 09401-09403-000

CLIP
NUT

(28) 09401-09403-000

CLIP
NUT

	Référence	Désignation	Qté
# 1	44100-16F10-000 4410016F10000 4410016F10000	"C"CONJ. DEPOSITO TANK ASSY, FUEL	Non disponible	0,00 €
# 2	44613-13600-000 44831-17B00-000 4461313600000	CUSHION	6,72 €
# 3	34810-17F00-000 34810-17F02-000 3481017F00000	JAUGE GAUGE ASSY, FUEL LELVEL	68,70 €
# 4	34825-29C00-000 34825-29C01-000 3482529C00000	JOINT WASHER	5,94 €
# 5	44262-16F00-000 4426216F00000 4426216F00000	BANDEJA DRENAJE DEPOSITO CAOUTCHOUC	Non disponible	0,00 €
# 6	09364-06005-000 0936406005000 0936406005000	UNION	5,80 €
# 7	09352-50823-600 09352-50005-600 0935250823600	HOSE, (5X8.2X600) HOSE, DRAIN (L:600->360)	7,48 €
# 8	44587-29C00-000 4458729C00000 4458729C00000	BOUCHON CAP, FUEL LEVEL GAUGE	17,34 €
# 9	44200-21F00-000 44200-33G51-000 4420021F00000	BOUCHON DE RESERVOIR	73,12 €
# 10	01550-06203-000 01550-0620B-000 0155006203000	VIS BOLT, FRONT	3,46 €
# 11	09160-06501-000 0916006501000 0916006501000	WASHER, 6.5X24X1.6 WASHER	2,80 €
# 12	09180-06288-000 0918006288000 0918006288000	SPACER, 6.5X10X11 RONDELLE	2,66 €
# 13	09320-10029-000 09320-10080-000 0932010029000	CUSHION	10,13 €
# 14	44322-17200-000 4432217200000 4432217200000	FILTRE FILTRE A ESSENCE	6,66 €
# 15	09401-11413-000 0940111413000 0940111413000	CLIP CLAMP	3,23 €
# 16	44421-16F00-000 4442116F00000	DURIT HOSE, OUTLET	Non disponible	0,00 €
# 17	09440-13042-000 0944013042000 0944013042000	(CA) SPRING SPRING	6,98 €
# 18	09401-09403-000 0940109403000 0940109403000	CLIP NUT	2,88 €
# 19	44300-11B01-000 4430011B01000 4430011B01000	ROBINET COCK ASSY, FUEL	62,18 €
# 20	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 21	09355-50105-600 09355-50002-00B 0935550105600	HOSE HOSE, PUMP (L:600->80)	32,80 €
# 21A	09351-14152-600 0935114152600 0935114152600	PROTECTOR, 14.5X15.5X600 PROTECTOR (L:600->40)	12,98 €
# 22	09401-09403-000 0940109403000 0940109403000	CLIP NUT	2,88 €
# 23	44236-20E00-000 44236-16F01-000 4423620E00000	DURIT HOSE, VACUUM	21,55 €
# 24	09401-08401-000 0940108401000 0940108401000	CLAMP NUT	2,09 €
# 25	58392-29C00-000 5839229C00000 5839229C00000	PASSE CABLE GUIDE, VACUUM HOSE	Non disponible	0,00 €
# 26	02142-05103-000 02142-0510A-000 0214205103000	VIS SCREW	1,68 €
# 27	44236-16F00-000 44236-16F01-000 4423616F00000	DURIT HOSE, AIR VENT	21,55 €
# 28	09401-09403-000 0940109403000 0940109403000	CLIP NUT	2,88 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au RESERVOIR D'ESSENCE de votre Suzuki de UG. Nous restons à votre disposition pour toute question.
