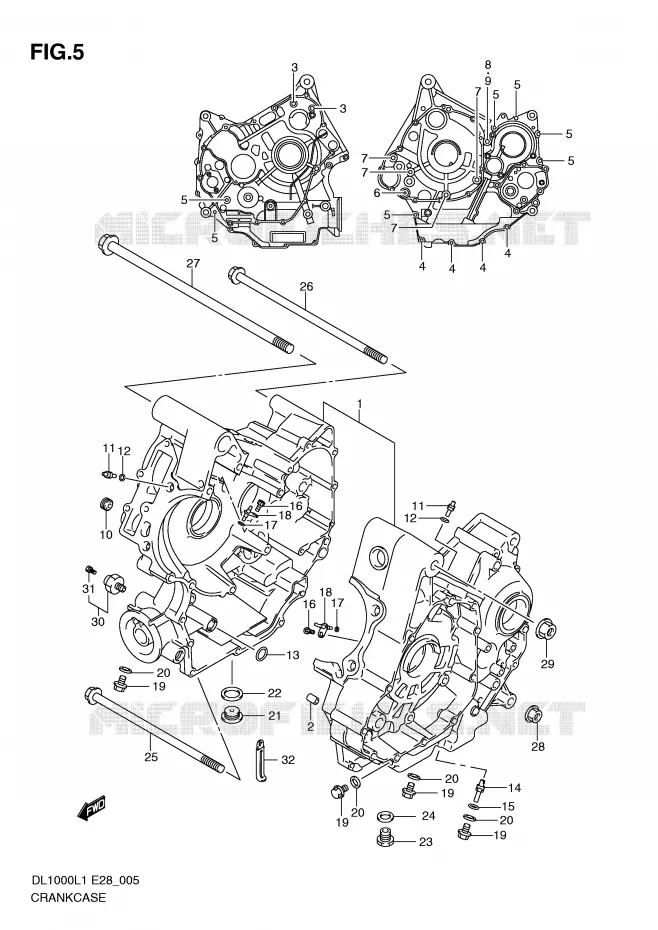

Vue éclatée

CYLINDRE

CARTER POUR SUZUKI V-STROM 1000 2011

CARTER

(1) 11306-06821-000

CARTER MOTEUR
CRANKCASE ASSY

(2) 11319-33E00-000

PION
PIN 16X10

(3) 09106-08142-000

BOLT,CRANKCASE
BOLT (8X110)

(4) 01547-0630B-000

VIS
BOLT

(5) 01547-0670B-000

VIS
BOLT

(6) 01547-0685B-000

VIS
BOLT

(7) 07120-0890B-000

BOLT

(8) 09106-08136-000

BOLT
BOLT,8X125

(9) 08322-0108B-000

RONDELLE
WASHER

(10) 11329-02F00-000

GICLEUR
JET, OIL GALLERY (3.6)

(11) 09493-28010-000

JET,OIL GALLERY
JET,MAIN(137.5)

(12) 09280-04004-000

O RING(D:1.2,ID:4.0)
O RING (D:1.2,ID:4)

(13) 09280-12009-000

O RING (D:1.9,ID:12.6)

(14) 09493-20014-000

JET,OIL GALLERY
JET,MAIN(137.5)

(15) 09280-04004-000

O RING(D:1.2,ID:4.0)
O RING (D:1.2,ID:4)

(16) 09106-06075-000

BOLT
BOULON 6X12

(17) 09280-05007-000

O RING (D:1.2,ID:4.7)

(18) 11390-06G10-000

JET, PISTON COOLING
JET,PISTON-COOLING(0.8)

(19) 01550-0812B-000

VIS
BOLT

(20) 09168-08016-000

GASKET
GASKET (8.2X14X1)

(21) 09248-16012-000

BOUCHON *
SCREW

(22) 09168-16002-000

GASKET (16X22X2)

(23) 09247-14036-000

PLUG,OIL DRAIN
SCREW

(24) 09168-14002-000

GASKET,13.8X18.8X0.4
GASKET (13.8X18.8X4.8)

(25) 09103-10205-000

BOLT (10X225)

(26) 09103-10347-000

BOLT, ENG MTG UPPER

(27) 09103-12073-000

BOULON

(28) 08319-3110B-000

ECROU
NUT

(29) 09159-12054-000

ECROU
NUT

(30) 37820-33D10-000

CONTACTEUR PRESSION D'HUILE

(31) 37822-33D00-000

BOULON
BOLT, OIL PRESSURE SWITCH

(32) 09404-06429-000

CLAMP
DOIGT D'ALLUMAGE

	Référence	Désignation	Qté
# 1	11306-06821-000 1130606821000 1130606821000	CARTER MOTEUR CRANKCASE ASSY	Non disponible	0,00 €
# 2	11319-33E00-000 1131933E00000 1131933E00000	PION PIN 16X10	6,72 €
# 3	09106-08142-000 0910608142000 0910608142000	BOLT, CRANKCASE BOLT (8X110)	8,78 €
# 4	01547-0630B-000 015470630B000 015470630B000	VIS BOLT	4,15 €
# 5	01547-0670B-000 015470670B000 015470670B000	VIS BOLT	4,75 €
# 6	01547-0685B-000 015470685B000 015470685B000	VIS BOLT	3,97 €
# 7	07120-0890B-000 071200890B000 071200890B000	BOLT	7,99 €
# 8	09106-08136-000 0910608136000 0910608136000	BOLT BOLT, 8X125	8,08 €
# 9	08322-0108B-000 083220108B000 083220108B000	RONDELLE WASHER	3,43 €
# 10	11329-02F00-000 1132902F00000 1132902F00000	GICLEUR JET, OIL GALLERY (3.6)	7,02 €
# 11	09493-28010-000 0949328010000 0949328010000	JET, OIL GALLERY JET, MAIN(137.5)	16,97 €
# 12	09280-04004-000 0928004004000 0928004004000	O RING(D:1.2, ID:4.0) O RING (D:1.2, ID:4)	1,85 €
# 13	09280-12009-000 0928012009000 0928012009000	O RING (D:1.9, ID:12.6)	3,62 €
# 14	09493-20014-000 0949320014000 0949320014000	JET, OIL GALLERY JET, MAIN(137.5)	16,97 €
# 15	09280-04004-000 0928004004000 0928004004000	O RING(D:1.2, ID:4.0) O RING (D:1.2, ID:4)	1,85 €
# 16	09106-06075-000 0910606075000 0910606075000	BOLT BOULON 6X12	3,46 €
# 17	09280-05007-000 0928005007000 0928005007000	O RING (D:1.2, ID:4.7)	1,92 €
# 18	11390-06G10-000 1139006G10000 1139006G10000	JET, PISTON COOLING JET, PISTON-COOLING(0.8)	33,58 €
# 19	01550-0812B-000 015500812B000 015500812B000	VIS BOLT	3,94 €
# 20	09168-08016-000 0916808016000 0916808016000	GASKET GASKET (8.2X14X1)	2,32 €
# 21	09248-16012-000 0924816012000 0924816012000	BOUCHON * SCREW	6,98 €
# 22	09168-16002-000 0916816002000 0916816002000	GASKET (16X22X2)	2,40 €
# 23	09247-14036-000 0924714036000 0924714036000	PLUG, OIL DRAIN SCREW	8,83 €
# 24	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4 GASKET (13.8X18.8X4.8)	2,34 €
# 25	09103-10205-000 0910310205000 0910310205000	BOLT (10X225)	19,94 €
# 26	09103-10347-000 0910310347000 0910310347000	BOLT, ENG MTG UPPER	21,89 €
# 27	09103-12073-000 0910312073000 0910312073000	BOULON	30,78 €
# 28	08319-3110B-000 083193110B000 083193110B000	ECROU NUT	4,75 €
# 29	09159-12054-000 0915912054000 0915912054000	ECROU NUT	5,36 €
# 30	37820-33D10-000 3782033D10000 3782033D10000	CONTACTEUR PRESSION D'HUILE	42,40 €
# 31	37822-33D00-000 3782233D00000 3782233D00000	BOULON BOLT, OIL PRESSURE SWITCH	5,63 €
# 32	09404-06429-000 0940406429000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,70 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki de V-STROM. Nous restons à votre disposition pour toute question.
