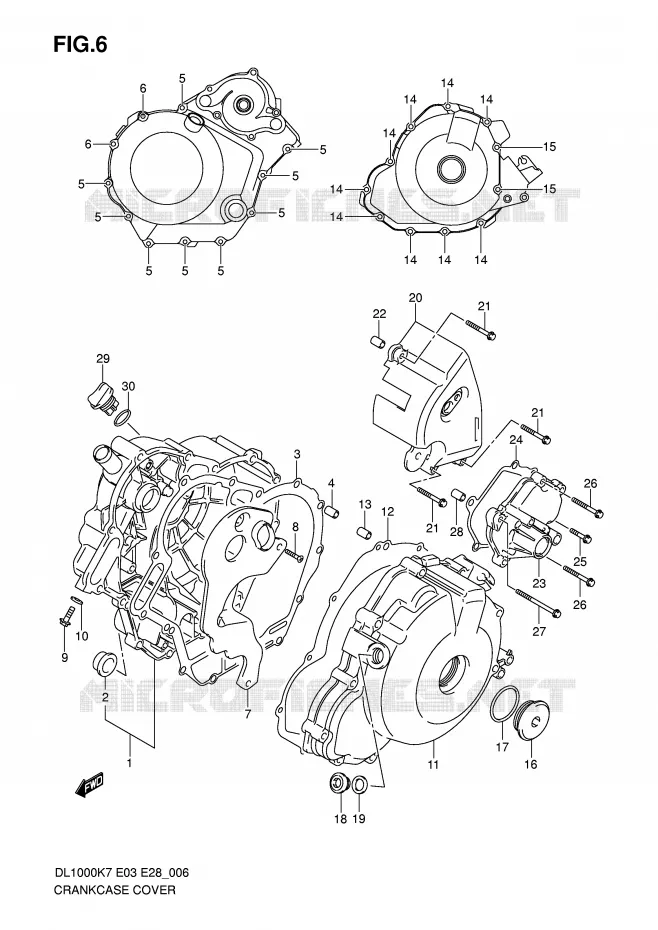

CARTER POUR SUZUKI DE 2009

CARTER pour Suzuki  de 2009

(1)  11340-06G21-000
BOITE D ACCOUPLEMENT
CARTER EMBRAYAGE

(2)  11971-33210-000
BOUCHON
LENS, OIL LEVEL CHECK

(3)  11482-06G10-000
JOINT
GASKET, CLUTCH COVER

(4)  04211-09149-000
GOUPILLE
PIN 16X10

(5)  09103-06213-000
BOULON
BOLT (L:30)

(5)  09103-06213-000
BOULON
BOLT (L:30)

(5)  09103-06213-000
BOULON
BOLT (L:30)

(5)  09103-06213-000
BOULON
BOLT (L:30)

(5)  09103-06213-000
BOULON
BOLT (L:30)

(5)  09103-06213-000
BOULON
BOLT (L:30)

(5)  09103-06213-000
BOULON
BOLT (L:30)

(6)  09103-06257-000
BOLT (L:75)

(6)  09103-06257-000
BOLT (L:75)

(7)  11342-06G00-000
SEPARATOR, OIL
SEPARATEUR

(8)  02112-0612B-000
VIS
SCREW, OIL SEPARATOR

(9)  01550-0610B-000
VIS
BOLT, CLUTCH COVER WATER DRAIN

(10)  09168-06026-000
GASKET
GASKET, 6.4X11.5X0.84

(11)  11351-02F52-000
CARTER
COVER, MAGNETO

(12)  11483-02F10-000
JOINT D'ALLUMAGE
JOINT ALLUMAGE

(13)  04211-09149-000
GOUPILLE
PIN 16X10

(14)  09103-06214-000
BOULON
BOLT (L:35)

(14)  09103-06214-000
BOULON
BOLT (L:35)

(14)  09103-06214-000
BOULON
BOLT (L:35)

(14)  09103-06214-000
BOULON
BOLT (L:35)

(14)  09103-06214-000
BOULON
BOLT (L:35)

(14)  09103-06214-000
BOULON
BOLT (L:35)

(15)  09103-06225-000
BOLT (L:70)
BOULON

(15)  09103-06225-000
BOLT (L:70)
BOULON

(16)  09259-36016-20H
PLUG,SHAFT HOLE
PLUG, CRANKSHAFT HOLE

(17)  09280-33004-000
O RING (D:3.1,ID:32.7)

(18)  09248-14005-000
PLUG
SCREW

(19)  09168-14002-000
GASKET,13.8X18.8X0.4
WASHER

(20)  11360-06G00-000
CARTER
COVER,ENGINE SPROCKET

(21)  09103-06214-000
BOULON
BOLT

(21)  09103-06214-000
BOULON
BOLT

(21)  09103-06214-000
BOULON
BOLT

(22)  04211-09149-000
GOUPILLE
PIN 16X10

(23)  11381-06G00-000
CARTER
COUVERCLE

(24)  11485-02F10-000
JOINT
WASHER

(25)  09103-06126-000
BOLT,6X105
BOLT

(26)  01547-0625B-000
VIS
BOLT

(26)  01547-0625B-000
VIS
BOLT

(27)  01547-0635A-000
VIS
BBLT

(28)  04211-09149-000
GOUPILLE
PIN 16X10

(29)  11971-25D00-000
PLUG, ENGINE OIL FILLER
PLUG, OIL FILLER

(30)  09280-17003-000
O RING D:3.1 ID:16.8
O RING
 #     Référence Désignation Qté
(1)
11340-06G20-000
11340-06G21-000
BOITE D ACCOUPLEMENT
CARTER EMBRAYAGE
(2)
BOUCHON
LENS, OIL LEVEL CHECK
(3)
JOINT
GASKET, CLUTCH COVER
(4)
GOUPILLE
PIN 16X10
(5)
BOULON
BOLT (L:30)
(6)
BOLT (L:75)
(7)
SEPARATOR, OIL
SEPARATEUR
(8)
VIS
SCREW, OIL SEPARATOR
(9)
VIS
BOLT, CLUTCH COVER WATER DRAIN
(10)
GASKET
GASKET, 6.4X11.5X0.84
(11)
11351-02F51-000
11351-02F52-000
CARTER
COVER, MAGNETO
(12)
JOINT D'ALLUMAGE
JOINT ALLUMAGE
(13)
GOUPILLE
PIN 16X10
(14)
BOULON
BOLT (L:35)
(15)
BOLT (L:70)
BOULON
(16)
PLUG, SHAFT HOLE
PLUG, CRANKSHAFT HOLE
(17)
O RING (D:3.1, ID:32.7)
(18)
09248-14012-000
09248-14005-000
PLUG
SCREW
(19)
GASKET, 13.8X18.8X0.4
WASHER
(20)
CARTER
COVER, ENGINE SPROCKET
(21)
BOULON
BOLT
(22)
GOUPILLE
PIN 16X10
(23)
CARTER
COUVERCLE
(24)
JOINT
WASHER
(25)
BOLT, 6X105
BOLT
(26)
VIS
BOLT
(27)
VIS
BBLT
(28)
GOUPILLE
PIN 16X10
(29)
PLUG, ENGINE OIL FILLER
PLUG, OIL FILLER
(30)
O RING D:3.1 ID:16.8
O RING
Pour les éléments relatifs au CARTER de votre Suzuki V-STROM de 2009 , retrouvez les produits utiles pour la réparation de cette pièce indispensable pour un bon fonctionnement du véhicule : CARTER . Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, nos professionnels sont présents pour répondre à vos questions et vous conseiller dans vos interventions. Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous!
