CARTER (MODELE K2 / K3 / K4 / K5) REFER TO FIG.5A(B- 8) FOR MODEL K6

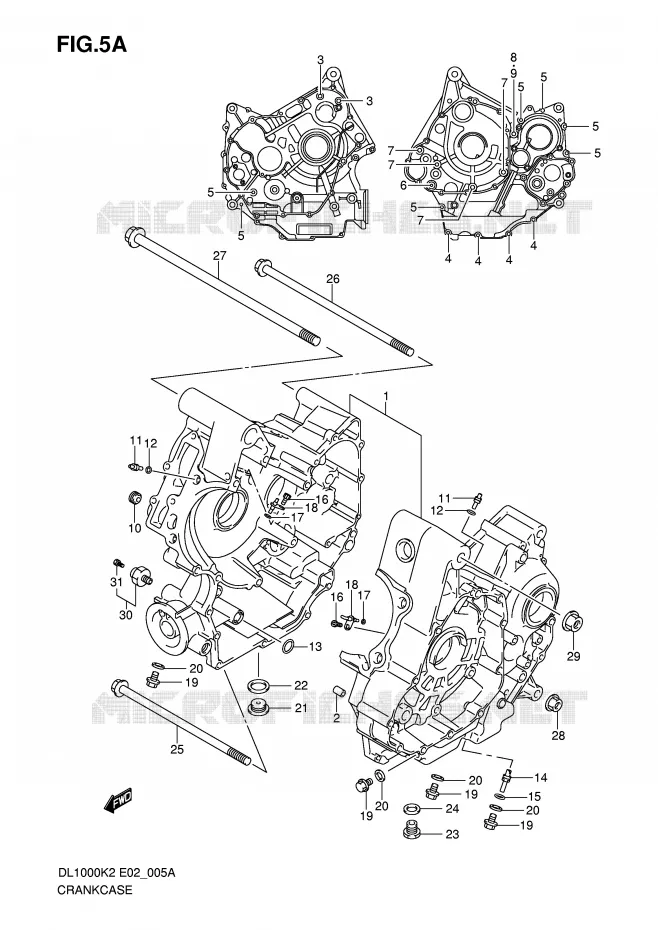

CARTER (MODELE K6) POUR SUZUKI V-STROM 1000 2002

CARTER

CARTER (MODELE K6) pour Suzuki V-STROM 1000 2002

(1)  11306-06821-000
CARTER MOTEUR
CRANKCASE SET

(2)  11319-33E00-000
PION
PIN 16X10

(3)  09106-08142-000
BOLT,CRANKCASE
BOLT (L:110)

(3)  09106-08142-000
BOLT,CRANKCASE
BOLT (L:110)

(4)  01547-0630B-000
VIS
BOLT

(4)  01547-0630B-000
VIS
BOLT

(4)  01547-0630B-000
VIS
BOLT

(4)  01547-0630B-000
VIS
BOLT

(4)  01547-0630B-000
VIS
BOLT
VIS

(4)  01547-0630B-000
VIS
BOLT
VIS

(4)  01547-0630B-000
VIS
BOLT
VIS

(4)  01547-0630B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT

(5)  01547-0670B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT
VIS

(5)  01547-0670B-000
VIS
BOLT
VIS

(6)  01547-0685A-000
VIS
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(7)  07120-0890B-000
BOLT
BOLT

(8)  09106-08136-000
BOLT
BOLT (L:125)

(9)  08322-0108A-000
RONDELLE
WASHER, CRANKCASE BOLT

(10)  11329-02F00-000
GICLEUR
JET, OIL GALLERY 3.6

(11)  09493-28010-000
JET, OIL GALLERY

(11)  09493-28010-000
JET, OIL GALLERY

(12)  09280-04004-000
O RING (D:1.2,ID:4.0)

(12)  09280-04004-000
O RING (D:1.2,ID:4.0)

(13)  09280-12009-000
O RING (D:1.9,ID:12.6)
O RING, CRANKCASE

(14)  09493-20014-000
JET,OIL GALLERY
JET, OIL GALLERY MISSION

(15)  09280-04004-000
O RING(D:1.2,ID:4.0)
O RING

(16)  09106-06075-000
BOLT

(16)  09106-06075-000
BOLT

(17)  09280-05007-000
O-RING D:1.2 ID:4.7
O RING (D:1.2,ID:4.0)

(17)  09280-05007-000
O-RING D:1.2 ID:4.7
O RING (D:1.2,ID:4.0)

(18)  11390-06G10-000
JET, PISTON COOLING
JET,PISTON-COOLING(0.8)

(18)  11390-06G10-000
JET, PISTON COOLING
JET,PISTON-COOLING(0.8)

(19)  01550-0812A-000
VIS
BOLT

(19)  01550-0812A-000
VIS
BOLT

(19)  01550-0812A-000
VIS
BOLT

(19)  01550-0812A-000
VIS
BOLT

(19)  01550-0812A-000
VIS
BOLT
VIS

(19)  01550-0812A-000
VIS
BOLT
VIS

(19)  01550-0812A-000
VIS
BOLT
VIS

(19)  01550-0812A-000
VIS
BOLT
VIS

(20)  09168-08016-000
GASKET
WASHER

(20)  09168-08016-000
GASKET
WASHER

(20)  09168-08016-000
GASKET
WASHER

(20)  09168-08016-000
GASKET
WASHER

(21)  09248-16012-000
BOUCHON *
SCREW

(22)  09168-16002-000
GASKET 16X22X2
WASHER

(23)  09247-14036-000
PLUG,OIL DRAIN
BOLT

(24)  09168-14002-000
GASKET,13.8X18.8X0.4
WASHER

(25)  09103-10205-000
BOLT,10X225
BOLT (L:225)

(26)  09103-10347-000
BOLT, ENG MTG UPPER
BOLT (L:275)

(27)  09103-12073-000
BOULON
BOLT (L:330)

(28)  08319-3110A-000
ECROU
NUT

(29)  09159-12054-000
ECROU
NUT

(30)  37820-33D10-000
CONTACTEUR PRESSION D'HUILE

(31)  37822-33D00-000
BOULON
BOLT
Référence Désignation Prix Unitaire TTC Qté
# 1

11306-06820-000

1130606820000
CARTER MOTEUR
CRANKCASE SET
Non disponible
# 2

11319-33E00-000
1131933E00000

1131933E00000
PION
PIN 16X10
# 3

09106-08142-000
0910608142000

0910608142000
BOLT, CRANKCASE
BOLT (L:110)
# 4

01547-06303-000

01547-0630B-000
 0154706303000
VIS
BOLT
# 5

01547-06703-000

01547-0670B-000
 0154706703000
VIS
BOLT
# 6

01547-06853-000

01547-0685A-000
 0154706853000
VIS
BOLT
# 7

07120-08903-000

07120-0890B-000
 0712008903000
BOLT
# 8

09106-08136-000
0910608136000

0910608136000
BOLT
BOLT (L:125)
# 9

08322-01083-000

08322-0108A-000
 0832201083000
RONDELLE
WASHER, CRANKCASE BOLT
# 10

11329-02F00-000
1132902F00000

1132902F00000
GICLEUR
JET, OIL GALLERY 3.6
# 11

09493-28010-000
0949328010000

0949328010000
JET, OIL GALLERY
# 12

09280-04004-000
0928004004000

0928004004000
O RING (D:1.2, ID:4.0)
# 13

09280-12009-000
0928012009000

0928012009000
O RING (D:1.9, ID:12.6)
O RING, CRANKCASE
# 14

09493-20014-000
0949320014000

0949320014000
JET, OIL GALLERY
JET, OIL GALLERY MISSION
# 15

09280-04004-000
0928004004000

0928004004000
O RING(D:1.2, ID:4.0)
O RING
# 16

09106-06075-000
0910606075000

0910606075000
BOLT
# 17

09280-05007-000
0928005007000

0928005007000
O-RING D:1.2 ID:4.7
O RING (D:1.2, ID:4.0)
# 18

11390-06G10-000
1139006G10000

1139006G10000
JET, PISTON COOLING
JET, PISTON-COOLING(0.8)
# 19

01550-08123-000

01550-0812A-000
 0155008123000
VIS
BOLT
# 20

09168-08016-000
0916808016000

0916808016000
GASKET
WASHER
# 21

09248-16012-000
0924816012000

0924816012000
BOUCHON *
SCREW
# 22

09168-16002-000
0916816002000

0916816002000
GASKET 16X22X2
WASHER
# 23

09247-14036-000
0924714036000

0924714036000
PLUG, OIL DRAIN
BOLT
# 24

09168-14002-000
0916814002000

0916814002000
GASKET, 13.8X18.8X0.4
WASHER
# 25

09103-10205-000
0910310205000

0910310205000
BOLT, 10X225
BOLT (L:225)
# 26

09103-10347-000
0910310347000

0910310347000
BOLT, ENG MTG UPPER
BOLT (L:275)
# 27

09103-12073-000
0910312073000

0910312073000
BOULON
BOLT (L:330)
# 28

08319-31103-000

08319-3110A-000
 0831931103000
ECROU
NUT
# 29

09159-12054-000
0915912054000

0915912054000
ECROU
NUT
# 30

37820-33D10-000
3782033D10000

3782033D10000
CONTACTEUR PRESSION D'HUILE
# 31

37822-33D00-000
3782233D00000

3782233D00000
BOULON
BOLT
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER (MODELE K6) de votre Suzuki V-STROM 1000 de V-STROM. Nous restons à votre disposition pour toute question.
