FEU ARRIERE (MODELE W / X / Y / K1)

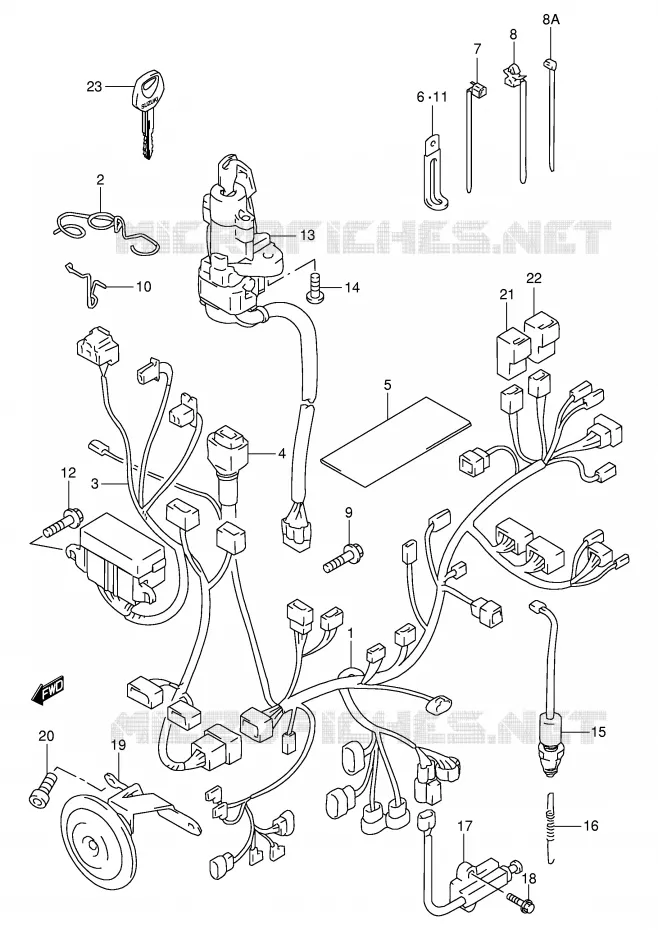

FAISCEAU ELECTRIQUE (MODELE V) POUR SUZUKI TL-S 1000 2001

FAISCEAU ELECTRIQUE (MODELE W / X / Y / K1)

(1) 36610-02F00-000

FAISCEAU

(2) 36619-33E00-000

GUIDE

(3) 36620-02F10-000

HARNESS, WIRING SF
FAISCEAU

(3) 36620-02F20-000

FAISCEAU

(4) 36618-33E00-000

CAPUCHON
COVER, SPEEDOMETER COUPLER

(5) 36920-14D00-000

COUVERCLE
DIODE

(6) 09404-06039-000

CLAMP,L:65
CLAMP (L:80)

(7) 09407-25401-000

COLLIER DE SERRAGE
CLAMP (L:235)

(7) 09407-14403-000

CLAMP(L:125)
DISCONTINUED

(8) 09407-17402-000

COLLIER
CLAMP (L:150)

(8) 09407-14403-000

CLAMP(L:125)

(9) 01550-0610B-000

VIS
SCREW, WIRING HARNESS

(10) 36745-33E00-000

ATTACHE

(11) 09404-06036-000

CLAMP,L:80
CLAMP, FUSE BOX (L:95)

(12) 02142-0612A-000

VIS
SCREW, FUSE BOX

(13) 37100-33E01-000

SERRURE
LOCK ASSY, STEERING

(13) 37100-33E11-000

LOCK ASSY,STEERI
LOCK ASSY, STEERING

(14) 09139-08016-000

BOLT,8X20
SCREW (8X20)

(15) 37740-31D00-000

CONTACTEUR DE STOP
FAISCEAU STOP LTZ400 K3

(16) 09443-06012-000

SPRING

(17) 37840-26X51-000

CONTACTEUR

(18) 01550-0616B-000

VIS
BOLT

(19) 38500-02F10-000

AVERTISSEUR
HORN ASSY

(20) 07120-0612B-000

BOULON
BOLT

(21) 38740-26E01-000

RELAIS

(22) 38740-26E01-000

RELAIS
RELAY ASSY, SIDE STAND

(23) 37146-33E00-000

EBAUCHE
KEY, BLANK

(8A) 09407-14407-000

COLLIER DE SERRAGE
CLAMP (L:145)

	Référence	Désignation	Qté
# 1	36610-02F00-000 3661002F00000 3661002F00000	FAISCEAU	Non disponible	0,00 €
# 2	36619-33E00-000 3661933E00000 3661933E00000	GUIDE	Non disponible	0,00 €
# 3	36620-02F10-000 3662002F10000 3662002F10000	HARNESS, WIRING SF FAISCEAU	Non disponible	0,00 €
# 3	36620-02F20-000 3662002F20000 3662002F20000	FAISCEAU	Non disponible	0,00 €
# 4	36618-33E00-000 3661833E00000 3661833E00000	CAPUCHON COVER, SPEEDOMETER COUPLER	8,78 €
# 5	36920-14D00-000 3692014D00000 3692014D00000	COUVERCLE DIODE	7,67 €
# 6	09404-06432-000 09404-06039-000 0940406432000	CLAMP, L:65 CLAMP (L:80)	2,06 €
# 7	09407-11403-000 09407-14403-000 0940711403000	CLAMP(L:125) DISCONTINUED	3,23 €
# 7	09407-25401-000 0940725401000 0940725401000	COLLIER DE SERRAGE CLAMP (L:235)	6,02 €
# 8	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €
# 8	09407-17401-000 09407-17402-000 0940717401000	COLLIER CLAMP (L:150)	4,66 €
# 8A	09407-14407-000 0940714407000 0940714407000	COLLIER DE SERRAGE CLAMP (L:145)	4,08 €
# 9	01550-06103-000 01550-0610B-000 0155006103000	VIS SCREW, WIRING HARNESS	2,95 €
# 10	36745-33E00-000 3674533E00000 3674533E00000	ATTACHE	Non disponible	0,00 €
# 11	09404-06434-000 09404-06036-000 0940406434000	CLAMP, L:80 CLAMP, FUSE BOX (L:95)	2,06 €
# 12	02142-06123-000 02142-0612A-000 0214206123000	VIS SCREW, FUSE BOX	1,55 €
# 13	37100-33E01-000 3710033E01000 3710033E01000	SERRURE LOCK ASSY, STEERING	Non disponible	0,00 €
# 13	37100-33E11-000 3710033E11000 3710033E11000	LOCK ASSY, STEERI LOCK ASSY, STEERING	Non disponible	0,00 €
# 14	09139-08016-000 0913908016000 0913908016000	BOLT, 8X20 SCREW (8X20)	5,00 €
# 15	37740-31D00-000 3774031D00000 3774031D00000	CONTACTEUR DE STOP FAISCEAU STOP LTZ400 K3	32,94 €		Stop affaire 32,94 €
# 16	09443-06012-000 0944306012000 0944306012000	SPRING	4,52 €
# 17	37840-26X50-000 37840-26X51-000 3784026X50000	CONTACTEUR	73,16 €
# 18	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 19	38500-02F10-000 3850002F10000 3850002F10000	AVERTISSEUR HORN ASSY	Non disponible	0,00 €
# 20	07120-06123-000 07120-0612B-000 0712006123000	BOULON BOLT	4,31 €
# 21	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS	26,99 €		Stop affaire 26,99 €
# 22	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS RELAY ASSY, SIDE STAND	26,99 €		Stop affaire 26,99 €
# 23	37146-33E00-000 3714633E00000 3714633E00000	EBAUCHE KEY, BLANK	25,56 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE (MODELE V) de votre Suzuki TLS 1000 de TL-S. Nous restons à votre disposition pour toute question.
