DISTRIBUTION

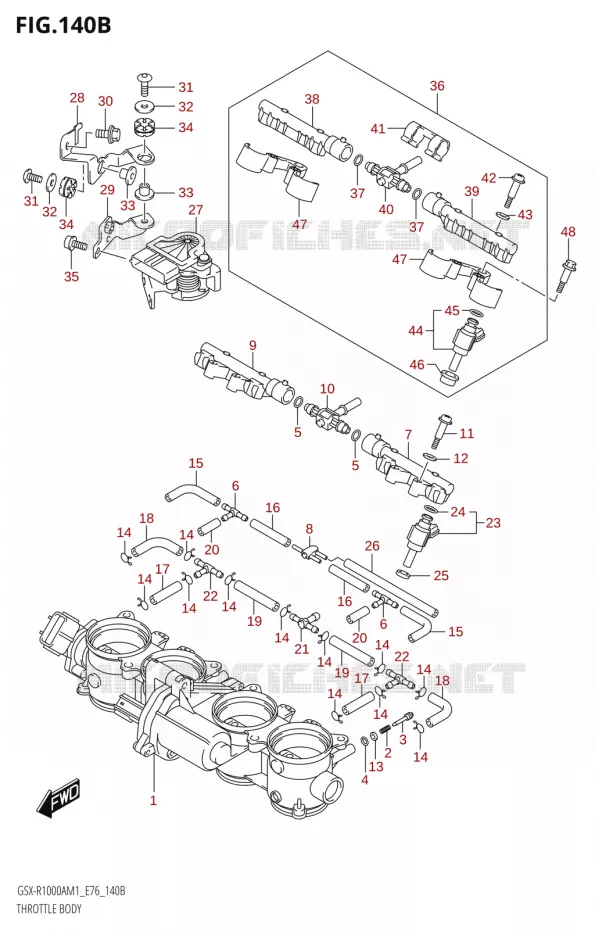

CORPS DE PAPILLON POUR SUZUKI GSX-R 1000 2021

FILTRE A AIR

(1) 13405-17K12-000

RAMPE, INJECTION
BODY ASSY,THROTTLE

(2) 13268-48700-000

RESSORT
SPRING,THROTTLE SCREW

(3) 13269-33E00-000

VIS
SCREW

(4) 13295-29901-000

O RING,PILOT AIR SCREW
O-RING

(5) 13374-32G00-000

O-RING

(6) 13685-02FA0-000

DERIVATION
NIPPLE

(7) 13471-17K00-000

ARRIVEE
DELIVERY PIPE

(8) 13471-18H00-000

RACCORD
JOINT

(9) 13472-17K00-000

ARRIVEE
DELIVERY PIPE

(10) 13473-17K00-000

CONNECTEUR
NIPPLE ASSY

(11) 13601-29G00-000

VIS
SCREW

(12) 13602-29G01-000

PACKING

(13) 13606-47A00-000

RONDELLE
WASHER

(14) 13671-29G00-000

BRIDE
CLIP

(15) 13681-39F01-060

TUAYAU
HOSE(3.2X7.4X60)

(16) 13683-10F61-000

DURIT
HOSE(L:425)

(17) 13683-04K10-000

TUYAU
HOSE(8.5X4.5X30)

(18) 13683-17K00-000

DURIT
HOSE

(19) 13683-17K10-000

DURIT
HOSE

(20) 13683-10F61-000

DURIT
HOSE(L:425)

(21) 13685-29G00-000

RACCORD
NIPPLE

(22) 13685-38420-000

RACCORD
NIPPLE

(23) 15710-04K00-000

INJECTEUR
INJECTOR ASSY

(24) 15717-58B00-000

.O-RING

(25) 15722-14J00-000

JOINT
SEAL

(26) 09355-30001-600

HOSE
HOSE(3X7X600)

(27) 13500-17K00-000

ACTIVITE GAZ
BODY ASSY,ACCELERATOR

(28) 13571-17K00-000

SUPPORT
BRACKET,ACCEL SENSOR NO.1

(29) 13572-17K00-000

SUPPORT
BRACKET,ACCEL SENSOR NO.2

(30) 09116-06197-000

VIS
BOLT(6X12)

(31) 09139-06208-000

VIS
BOLT

(32) 09160-06088-000

WASHER(6.5X20X1.6)

(33) 09180-06319-000

SPACER(6.5X10X11.6)

(34) 09320-10055-000

COUSSINET
CUSHION

(35) 07120-0612B-000

BOULON
BOLT

(36) 15900-17K00-000

INJECTION
BODY ASSY,2ND INJECTOR

(37) 13374-32G00-000

.O-RING

(38) 13471-17K00-000

ARRIVEE
.DELIVERY PIPE

(39) 13472-17K00-000

ARRIVEE
.DELIVERY PIPE

(40) 13473-17K00-000

CONNECTEUR
.NIPPLE ASSY

(41) 13474-17K00-000

.CLIP

(42) 13601-29G00-000

VIS
.SCREW

(43) 13602-29G01-000

.PACKING

(44) 15710-17K10-000

INJECTEUR
.INJECTOR ASSY

(45) 15717-58B00-000

..O-RING

(46) 15722-17K00-000

ISOLATEUR
.INSULATOR

(47) 15910-17K00-000

SUPPORT
.BRACKET,2ND INJECTOR

(48) 09111-06250-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	13405-17K10-000 13405-17K12-000 1340517K10000	RAMPE, INJECTION BODY ASSY, THROTTLE	1 100,27 €
# 2	13268-48700-000 1326848700000 1326848700000	RESSORT SPRING, THROTTLE SCREW	6,73 €
# 3	13269-33E00-000 1326933E00000 1326933E00000	VIS SCREW	13,62 €
# 4	13295-29901-000 1329529901000 1329529901000	O RING, PILOT AIR SCREW O-RING	4,24 €
# 5	13374-32G00-000 1337432G00000 1337432G00000	O-RING	8,76 €
# 6	13685-02FA0-000 1368502FA0000 1368502FA0000	DERIVATION NIPPLE	8,70 €
# 7	13471-17K00-000 1347117K00000 1347117K00000	ARRIVEE DELIVERY PIPE	66,47 €
# 8	13471-18H00-000 1347118H00000 1347118H00000	RACCORD JOINT	10,86 €
# 9	13472-17K00-000 1347217K00000 1347217K00000	ARRIVEE DELIVERY PIPE	66,47 €
# 10	13473-17K00-000 1347317K00000 1347317K00000	CONNECTEUR NIPPLE ASSY	67,02 €
# 11	13601-29G00-000 1360129G00000 1360129G00000	VIS SCREW	5,09 €
# 12	13602-29G01-000 1360229G01000 1360229G01000	PACKING	2,82 €
# 13	13606-47A00-000 1360647A00000 1360647A00000	RONDELLE WASHER	4,15 €
# 14	13671-29G00-000 1367129G00000 1367129G00000	BRIDE CLIP	5,20 €
# 15	13681-39F01-060 1368139F01060 1368139F01060	TUAYAU HOSE(3.2X7.4X60)	4,09 €
# 16	13683-10F60-000 13683-10F61-000 1368310F60000	DURIT HOSE(L:425)	15,10 €
# 17	13683-04K10-000 1368304K10000 1368304K10000	TUYAU HOSE(8.5X4.5X30)	13,13 €
# 18	13683-17K00-000 1368317K00000 1368317K00000	DURIT HOSE	47,36 €
# 19	13683-17K10-000 1368317K10000 1368317K10000	DURIT HOSE	17,04 €
# 20	13683-10F60-000 13683-10F61-000 1368310F60000	DURIT HOSE(L:425)	15,10 €
# 21	13685-29G00-000 1368529G00000 1368529G00000	RACCORD NIPPLE	13,80 €
# 22	13685-38420-000 1368538420000 1368538420000	RACCORD NIPPLE	12,56 €
# 23	15710-04K00-000 1571004K00000 1571004K00000	INJECTEUR INJECTOR ASSY	187,51 €
# 24	15717-58B00-000 1571758B00000 1571758B00000	.O-RING	12,72 €
# 25	15722-14J00-000 1572214J00000 1572214J00000	JOINT SEAL	13,94 €
# 26	09355-30705-600 09355-30001-600 0935530705600	HOSE HOSE(3X7X600)	10,20 €
# 27	13500-17K00-000 1350017K00000 1350017K00000	ACTIVITE GAZ BODY ASSY, ACCELERATOR	377,75 €
# 28	13571-17K00-000 1357117K00000 1357117K00000	SUPPORT BRACKET, ACCEL SENSOR NO.1	14,93 €
# 29	13572-17K00-000 1357217K00000 1357217K00000	SUPPORT BRACKET, ACCEL SENSOR NO.2	10,38 €
# 30	09116-06197-000 0911606197000 0911606197000	VIS BOLT(6X12)	3,79 €
# 31	09139-06208-000 0913906208000 0913906208000	VIS BOLT	4,06 €
# 32	09160-06088-000 0916006088000 0916006088000	WASHER(6.5X20X1.6)	2,36 €
# 33	09180-06319-000 0918006319000 0918006319000	SPACER(6.5X10X11.6)	5,63 €
# 34	09320-10055-000 0932010055000 0932010055000	COUSSINET CUSHION	6,11 €
# 35	07120-0612B-000 071200612B000 071200612B000	BOULON BOLT	4,31 €
# 36	15900-17K00-000 1590017K00000 1590017K00000	INJECTION BODY ASSY, 2ND INJECTOR	548,86 €
# 37	13374-32G00-000 1337432G00000 1337432G00000	.O-RING	8,76 €
# 38	13471-17K00-000 1347117K00000 1347117K00000	ARRIVEE .DELIVERY PIPE	66,47 €
# 39	13472-17K00-000 1347217K00000 1347217K00000	ARRIVEE .DELIVERY PIPE	66,47 €
# 40	13473-17K00-000 1347317K00000 1347317K00000	CONNECTEUR .NIPPLE ASSY	67,02 €
# 41	13474-17K00-000 1347417K00000 1347417K00000	.CLIP	16,60 €
# 42	13601-29G00-000 1360129G00000 1360129G00000	VIS .SCREW	5,09 €
# 43	13602-29G01-000 1360229G01000 1360229G01000	.PACKING	2,82 €
# 44	15710-17K10-000 1571017K10000 1571017K10000	INJECTEUR .INJECTOR ASSY	190,81 €
# 45	15717-58B00-000 1571758B00000 1571758B00000	..O-RING	12,72 €
# 46	15722-17K00-000 1572217K00000 1572217K00000	ISOLATEUR .INSULATOR	6,66 €
# 47	15910-17K00-000 1591017K00000 1591017K00000	SUPPORT .BRACKET, 2ND INJECTOR	45,94 €
# 48	09111-06250-000 0911106250000 0911106250000	VIS BOLT	9,64 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
