CARTER

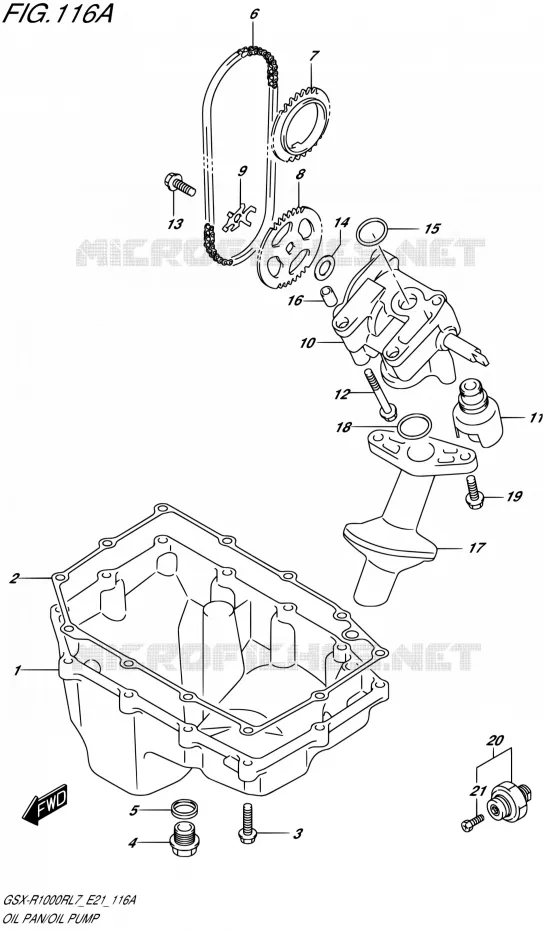

CARTER INFERIEUR - POMPE A HUILE POUR SUZUKI GSX-R 1000 2017

VILEBREQUIN

(1) 11511-17K00-000

CARTER HUILE
PAN, OIL

(2) 11489-17K00-000

JOINT
GASKET, OIL PAN

(3) 01547-0625A-000

VIS
BOLT

(4) 11512-17K00-000

VIS
PLUG

(5) 09168-14002-000

GASKET,13.8X18.8X0.4
GASKET (13.8X18.8X4.8)

(6) 16310-47H00-000

CHAINE
CHAIN, OIL PUMP DRIVE

(7) 16321-01H00-000

PIGNON
SPROCKET, DRIVE (NT:27)

(8) 16331-17K00-000

PIGNON
SPROCKET, DRIVEN (NT:30)

(9) 16332-17K00-000

BLOCAGE
RETAINER, OIL PUMP SPRKT BOLT

(10) 16400-17K00-000

POMPE HUILE
PUMP ASSY, OIL

(11) 16440-17K00-000

REGULATEUR
VALVE ASSY, OIL RELIEF

(12) 09103-06206-000

BOULON
BOLT (6X50)

(13) 09103-06523-000

BOULON
BOLT

(14) 09181-12158-000

SHIM (12X20X0.5)

(15) 09280-15007-000

O RING (D:2.4,ID:15.8)

(16) 04211-09149-000

GOUPILLE
PIN

(17) 16520-17K00-000

TAMIS
STRAINER, ENGINE OIL

(18) 09280-19008-000

O-RING,ID:20.3,DD:2.62
O RING (D:2.62,ID:20.3)

(19) 01550-0620A-000

VIS
BOLT

(20) 37820-33D10-000

CONTACTEUR PRESSION D'HUILE
SWITCH ASSY, OIL PRESSURE

(21) 37822-33D00-000

BOULON
.BOLT

	Référence	Désignation	Qté
# 1	11511-17K00-000 1151117K00000 1151117K00000	CARTER HUILE PAN, OIL	198,41 €
# 2	11489-17K00-000 1148917K00000 1148917K00000	JOINT GASKET, OIL PAN	20,88 €
# 3	01547-0625A-000 015470625A000 015470625A000	VIS BOLT	3,23 €
# 4	11512-17K00-000 1151217K00000 1151217K00000	VIS PLUG	20,88 €
# 5	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4 GASKET (13.8X18.8X4.8)	2,47 €
# 6	16310-47H00-000 1631047H00000 1631047H00000	CHAINE CHAIN, OIL PUMP DRIVE	36,72 €
# 7	16321-01H00-000 1632101H00000 1632101H00000	PIGNON SPROCKET, DRIVE (NT:27)	68,59 €
# 8	16331-17K00-000 1633117K00000 1633117K00000	PIGNON SPROCKET, DRIVEN (NT:30)	23,96 €
# 9	16332-17K00-000 1633217K00000 1633217K00000	BLOCAGE RETAINER, OIL PUMP SPRKT BOLT	8,68 €
# 10	16400-17K00-000 1640017K00000 1640017K00000	POMPE HUILE PUMP ASSY, OIL	203,96 €
# 11	16440-17K00-000 1644017K00000 1644017K00000	REGULATEUR VALVE ASSY, OIL RELIEF	74,22 €
# 12	09103-06206-000 0910306206000 0910306206000	BOULON BOLT (6X50)	5,35 €
# 13	09103-06523-000 0910306523000 0910306523000	BOULON BOLT	6,83 €
# 14	09181-12158-000 0918112158000 0918112158000	SHIM (12X20X0.5)	3,42 €
# 15	09280-15007-000 0928015007000 0928015007000	O RING (D:2.4, ID:15.8)	2,06 €
# 16	04211-09149-000 0421109149000 0421109149000	GOUPILLE PIN	2,50 €
# 17	16520-17K00-000 1652017K00000 1652017K00000	TAMIS STRAINER, ENGINE OIL	33,02 €
# 18	09280-19008-000 0928019008000 0928019008000	O-RING, ID:20.3, DD:2.62 O RING (D:2.62, ID:20.3)	6,44 €
# 19	01550-0620A-000 015500620A000 015500620A000	VIS BOLT	3,12 €
# 20	37820-33D10-000 3782033D10000 3782033D10000	CONTACTEUR PRESSION D'HUILE SWITCH ASSY, OIL PRESSURE	44,93 €
# 21	37822-33D00-000 3782233D00000 3782233D00000	BOULON .BOLT	5,96 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
