CARENAGES ARRIERE (MODELE M) REFER TO FIG.29A(E-10) FOR MODEL P

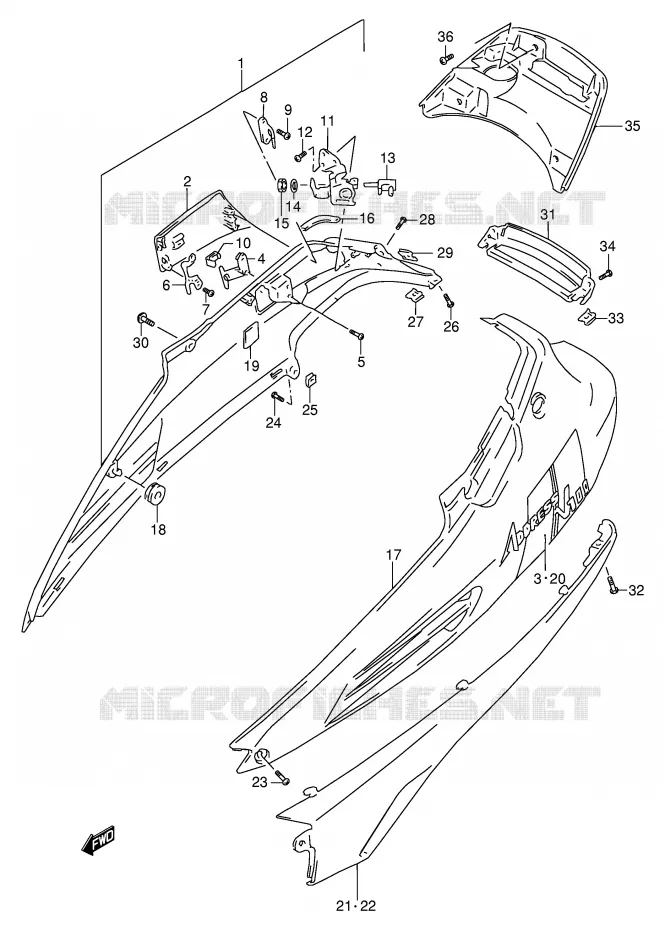

CARENAGES ARRIERE (MODELE P) POUR SUZUKI ADDRESS 100 1991

CARENAGES ARRIERE (MODELE T / V / X / Y)

CARENAGES ARRIERE (MODELE P) pour Suzuki ADDRESS 100 1991

(1)  47100-41D10-10V
COVER ASSY, SIDE RH (WHITE)
(1)  47100-41D10-13Z
COVER ASSY, SIDE RH (BLACK)
(1)  47100-41D10-17U
COVER ASSY, SIDE RH (GRAY)
(1)  47100-41D10-19A
COVER ASSY, SIDE RH (RED)
(1)  47100-41D10-33J
COVER ASSY, SIDE RH (BLACK)

(2)  47311-40D00-10V
LID, FUEL FILLER (WHITE)
(2)  47311-40D00-13Z
LID, FUEL FILLER (BLACK)
(2)  47311-40D00-17U
LID, FUEL FILLER (GRAY)
(2)  47311-40D00-19A
LID, FUEL FILLER (RED)
(2)  47311-40D00-33J
LID, FUEL FILLER (BLACK)

(3)  68131-41D10-1TM
EMBLEM, SIDE COVER RH
(3)  68131-41D10-1TN
EMBLEM, SIDE COVER RH
(3)  68131-41D10-1TP
EMBLEM, SIDE COVER RH
(3)  68131-41D10-Y88
EMBLEM, SIDE COVER RH

(4)  47312-40D10-000
HINGE, FUEL LID

(5)  03541-0512B-000
VIS
SCREW

(6)  47313-40D11-000
PLATE, FUEL LID
(6)  47313-40D20-019
PLATE, FUEL LID (BLACK)
(6)  47313-40D20-10V
PLATE, FUEL LID (WHITE)
(6)  47313-40D20-17U
PLATE, FUEL LID (GRAY)

(7)  03541-0410A-000
VIS
SCREW

(8)  47314-40D00-000
HOOK, FUEL LID

(9)  03541-0512B-000
VIS
SCREW

(10)  47315-40D00-000
SPRING, FUEL LID RETURN

(11)  47920-40D00-000
BRACKET, FUEL LID LOCK

(12)  03541-0510A-000
VIS
SCREW

(13)  76520-40D00-000
OPENER ASSY, FUEL LID

(14)  08321-01107-000
LOCK WASHER

(15)  08310-00107-000
NUT

(16)  47161-40D00-000
CUSHION, FUEL LID TAPE

(17)  47211-40D00-10V
COVER, SIDE LH (WHITE)
(17)  47211-40D00-13Z
COVER, SIDE LH (BLACK)
(17)  47211-40D00-17U
COVER, SIDE LH (GRAY)
(17)  47211-40D00-19A
COVER, SIDE LH (RED)
(17)  47211-40D00-33J
COVER, SIDE LH (BLACK)

(18)  09320-08049-000
CAOUTCHOUC
CUSHION

(19)  63191-25C00-000
SILENTBLOC
CAOUTCHOUC

(20)  68141-41D10-1TM
EMBLEM, SIDE COVER LH
(20)  68141-41D10-1TN
EMBLEM, SIDE COVER LH
(20)  68141-41D10-1TP
EMBLEM, SIDE COVER LH
(20)  68141-41D10-Y88
EMBLEM, SIDE COVER LH

(21)  47131-41D00-0LS
COVER, SIDE LOWER RH (CHARCOAL)
(21)  47131-41D00-1GK
COVER, SIDE LOWER RH (GRAY)
(21)  47131-41D00-291
COVER, SIDE LOWER RH (BLACK)

(22)  47231-41D00-0LS
COVER, SIDE LOWER LH (CHARCOAL)
(22)  47231-41D00-1GK
COVER, SIDE LOWER LH (GRAY)
(22)  47231-41D00-291
COVER, SIDE LOWER LH (BLACK)

(23)  02142-1512B-000
VIS
SCREW, CENTER

(24)  03241-0516A-000
VIS
SCREW

(25)  09148-05020-000
NUT

(26)  03541-0412A-000
VIS
SCREW

(27)  09148-04024-000
NUT

(28)  03241-1516A-000
VIS
SCREW,FRONT LOWER

(29)  09148-05013-000
NUT

(30)  02142-1612B-000
VIS
SCREW (6X12)

(31)  47321-40D00-0LS
COVER, REAR (CHARCOAL)
(31)  47321-40D00-1GK
COVER, REAR (GRAY)
(31)  47321-40D00-291
COVER, REAR (BLACK)

(32)  03241-0516A-000
VIS
SCREW, UNDER CENTER LH (5X16)

(33)  09148-05020-000
NUT

(34)  03241-0512A-000
VIS
SCREW

(35)  47341-40D02-000
COVER, UPPER

(36)  02142-0612A-000
VIS
SCREW
Référence Désignation Prix Unitaire TTC Qté
# 1

47100-41D10-10V
4710041D1010V

4710041D1010V
COVER ASSY, SIDE RH (WHITE)
Non disponible
# 1

47100-41D10-13Z
4710041D1013Z

4710041D1013Z
COVER ASSY, SIDE RH (BLACK)
Non disponible
# 1

47100-41D10-17U
4710041D1017U

4710041D1017U
COVER ASSY, SIDE RH (GRAY)
Non disponible
# 1

47100-41D10-19A
4710041D1019A

4710041D1019A
COVER ASSY, SIDE RH (RED)
Non disponible
# 1

47100-41D10-33J
4710041D1033J

4710041D1033J
COVER ASSY, SIDE RH (BLACK)
Non disponible
# 2

47311-40D00-10V
4731140D0010V

4731140D0010V
LID, FUEL FILLER (WHITE)
Non disponible
# 2

47311-40D00-13Z
4731140D0013Z

4731140D0013Z
LID, FUEL FILLER (BLACK)
Non disponible
# 2

47311-40D00-17U
4731140D0017U

4731140D0017U
LID, FUEL FILLER (GRAY)
Non disponible
# 2

47311-40D00-19A
4731140D0019A

4731140D0019A
LID, FUEL FILLER (RED)
Non disponible
# 2

47311-40D00-33J
4731140D0033J

4731140D0033J
LID, FUEL FILLER (BLACK)
Non disponible
# 3

68131-41D10-1TM
6813141D101TM

6813141D101TM
EMBLEM, SIDE COVER RH
Non disponible
# 3

68131-41D10-1TN
6813141D101TN

6813141D101TN
EMBLEM, SIDE COVER RH
Non disponible
# 3

68131-41D10-1TP
6813141D101TP

6813141D101TP
EMBLEM, SIDE COVER RH
Non disponible
# 3

68131-41D10-Y88
6813141D10Y88

6813141D10Y88
EMBLEM, SIDE COVER RH
Non disponible
# 4

47312-40D10-000
4731240D10000

4731240D10000
HINGE, FUEL LID
Non disponible
# 5

03541-05123-000

03541-0512B-000
 0354105123000
VIS
SCREW
# 6

47313-40D11-000
4731340D11000

4731340D11000
PLATE, FUEL LID
Non disponible
# 6

47313-40D20-019
4731340D20019

4731340D20019
PLATE, FUEL LID (BLACK)
Non disponible
# 6

47313-40D20-10V
4731340D2010V

4731340D2010V
PLATE, FUEL LID (WHITE)
Non disponible
# 6

47313-40D20-17U
4731340D2017U

4731340D2017U
PLATE, FUEL LID (GRAY)
Non disponible
# 7

03541-04103-000

03541-0410A-000
 0354104103000
VIS
SCREW
# 8

47314-40D00-000
4731440D00000

4731440D00000
HOOK, FUEL LID
Non disponible
# 9

03541-05123-000

03541-0512B-000
 0354105123000
VIS
SCREW
# 10

47315-40D00-000
4731540D00000

4731540D00000
SPRING, FUEL LID RETURN
Non disponible
# 11

47920-40D00-000
4792040D00000

4792040D00000
BRACKET, FUEL LID LOCK
Non disponible
# 12

03541-05103-000

03541-0510A-000
 0354105103000
VIS
SCREW
# 13

76520-40D00-000
7652040D00000

7652040D00000
OPENER ASSY, FUEL LID
Non disponible
# 14

08321-01107-000
0832101107000

0832101107000
LOCK WASHER
# 15

08310-00107-000
0831000107000

0831000107000
NUT
# 16

47161-40D00-000
4716140D00000

4716140D00000
CUSHION, FUEL LID TAPE
Non disponible
# 17

47211-40D00-10V
4721140D0010V

4721140D0010V
COVER, SIDE LH (WHITE)
Non disponible
# 17

47211-40D00-13Z
4721140D0013Z

4721140D0013Z
COVER, SIDE LH (BLACK)
Non disponible
# 17

47211-40D00-17U
4721140D0017U

4721140D0017U
COVER, SIDE LH (GRAY)
Non disponible
# 17

47211-40D00-19A
4721140D0019A

4721140D0019A
COVER, SIDE LH (RED)
Non disponible
# 17

47211-40D00-33J
4721140D0033J

4721140D0033J
COVER, SIDE LH (BLACK)
Non disponible
# 18

09320-08049-000
0932008049000

0932008049000
CAOUTCHOUC
CUSHION
# 19

44281-29C00-000

63191-25C00-000
 4428129C00000
SILENTBLOC
CAOUTCHOUC
# 20

68141-41D10-1TM
6814141D101TM

6814141D101TM
EMBLEM, SIDE COVER LH
Non disponible
# 20

68141-41D10-1TN
6814141D101TN

6814141D101TN
EMBLEM, SIDE COVER LH
Non disponible
# 20

68141-41D10-1TP
6814141D101TP

6814141D101TP
EMBLEM, SIDE COVER LH
Non disponible
# 20

68141-41D10-Y88
6814141D10Y88

6814141D10Y88
EMBLEM, SIDE COVER LH
Non disponible
# 21

47131-41D00-0LS
4713141D000LS

4713141D000LS
COVER, SIDE LOWER RH (CHARCOAL)
Non disponible
# 21

47131-41D00-1GK
4713141D001GK

4713141D001GK
COVER, SIDE LOWER RH (GRAY)
Non disponible
# 21

47131-41D00-291
4713141D00291

4713141D00291
COVER, SIDE LOWER RH (BLACK)
Non disponible
# 22

47231-41D00-0LS
4723141D000LS

4723141D000LS
COVER, SIDE LOWER LH (CHARCOAL)
Non disponible
# 22

47231-41D00-1GK
4723141D001GK

4723141D001GK
COVER, SIDE LOWER LH (GRAY)
Non disponible
# 22

47231-41D00-291
4723141D00291

4723141D00291
COVER, SIDE LOWER LH (BLACK)
Non disponible
# 23

02142-15125-000

02142-1512B-000
 0214215125000
VIS
SCREW, CENTER
# 24

03242-05163-000

03241-0516A-000
 0324205163000
VIS
SCREW
# 25

09148-05020-000
0914805020000

0914805020000
NUT
# 26

03541-04128-000

03541-0412A-000
 0354104128000
VIS
SCREW
# 27

09148-04024-000
0914804024000

0914804024000
NUT
# 28

03241-15165-000

03241-1516A-000
 0324115165000
VIS
SCREW, FRONT LOWER
# 29

09148-05013-000
0914805013000

0914805013000
NUT
# 30

02142-16125-000

02142-1612B-000
 0214216125000
VIS
SCREW (6X12)
# 31

47321-40D00-0LS
4732140D000LS

4732140D000LS
COVER, REAR (CHARCOAL)
Non disponible
# 31

47321-40D00-1GK
4732140D001GK

4732140D001GK
COVER, REAR (GRAY)
Non disponible
# 31

47321-40D00-291
4732140D00291

4732140D00291
COVER, REAR (BLACK)
Non disponible
# 32

03242-05165-000

03241-0516A-000
 0324205165000
VIS
SCREW, UNDER CENTER LH (5X16)
# 33

09148-05020-000
0914805020000

0914805020000
NUT
# 34

03242-05123-000

03241-0512A-000
 0324205123000
VIS
SCREW
# 35

47341-40D02-000
4734140D02000

4734140D02000
COVER, UPPER
Non disponible
# 36

02142-06123-000

02142-0612A-000
 0214206123000
VIS
SCREW
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARENAGES ARRIERE (MODELE P) de votre Suzuki de ADDRESS. Nous restons à votre disposition pour toute question.

Pièces d'origine pour Suzuki 100 ADDRESS 1991

CARENAGES/CADRE PARTIE ELECTRIQUE MOTEUR/TRANSMISSION SUSPENSION / ROUES / FREINS SUSPENSIONS/FREINAGE/ROUES OPTIONS INFORMATIONS

Suzuki 100 ADDRESS 1991

100 ADDRESS 1991 AG100M(E71)
Suzuki ADDRESS
Cylindrée: 100 cc
Année: 1991
Code modèle AG100M(E71)
