COMMODOS SEE NOTE FRAME FOR F2

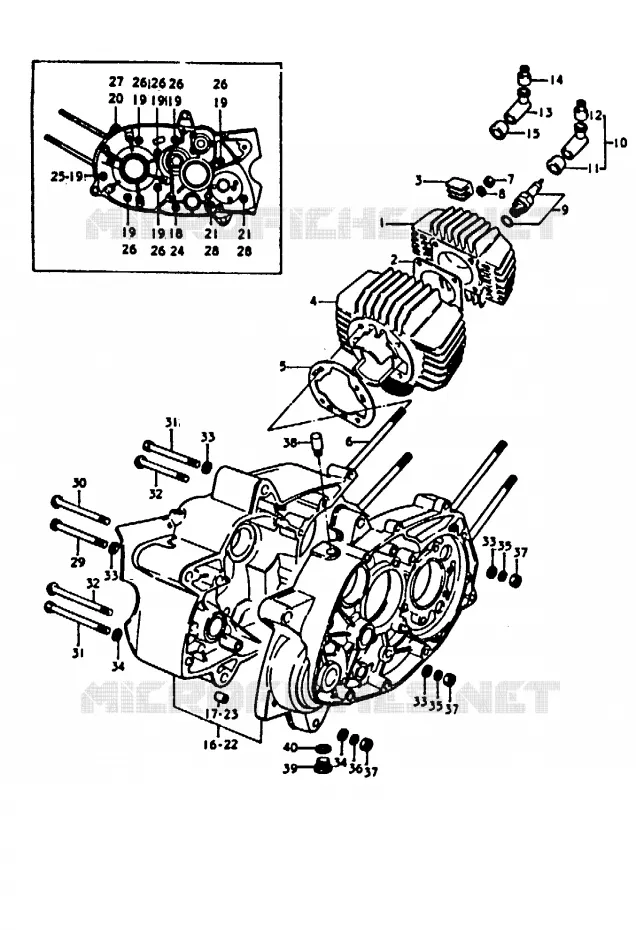

CYLINDRE - CARTER POUR SUZUKI A100 100 1991

CARTER (A100-4,K,L,M)

(1) 11111-12402-000

CULASSE
CYLINDER HEAD

(2) 11141-12401-000

JOINT DE CULASSE

(3) 11251-28001-000

CAOUTCHOUC
DISCONTINUED

(4) 11210-12002-000

DISCONTINUED

(4) 11210-12611-000

DISCONTINUED

(5) 11241-12010-000

JOINT DE CYLINDRE
DISCONTINUED

(6) 09108-08006-000

STUD
STUD BOLT, CYLINDER

(7) 09140-08017-000

ECROU
NUT

(8) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(9) 09482-00105-000

SPARK PLUG BP7HS SF
SPARK PLUG

(9) 09482-00259-000

SPARK PLUG BP6HS
SPARK PLUG

(9) 09482-00085-000

SPARK PLUG

(10) 33500-69810-000

CAP ASSY,SPARK PLUG
SPARK PLUG CAP SET

(11) 33541-69010-000

SEAL,SPARK PLUG CAP
SEAL, SPARK PLUG

(12) 33542-38B00-000

CAOUTCHOUC
CAOUTCHOUC *

(13) 33510-23310-000

CAP, SPARK PLUG

(14) 33541-69010-000

SEAL,SPARK PLUG CAP
SEAL, SPARK PLUG

(15) 33542-23310-000

SEAL, CORD

(16) 11300-12853-000

DISCONTINUED

(17) 04211-09129-000

GOUPILLE
PIN 16X10

(18) 02112-0660B-000

VIS
.6 X 60 CROSS SCREW

(19) 02112-06457-000

VIS
.SCREW (6*45)

(20) 02112-06407-000

VIS
SCREW (6*40)

(21) 02112-06357-000

VIS
SCREW (6*35)

(22) 11300-22880-000

CRANKCASE SET

(23) 04211-09129-000

GOUPILLE
PIN 16X10

(24) 02112-06557-000

VIS

(25) 02112-06507-000

VIS
.SCREW (6*50)

(26) 02112-06457-000

VIS
.SCREW (6*45)

(27) 02112-06407-000

VIS
SCREW (6*40)

(28) 02112-06357-000

VIS
SCREW (6*35)

(29) 09100-08228-000

BOLT L:105 (SUS)
BOLT, ENGINE MOUNTING NO.1

(30) 09103-08097-000

BOLT,8X105
DISCONTINUED

(31) 09100-08026-XC0

BOULON
BOLT, ENGINE MOUNTING NO.2

(32) 09103-08134-000

BOLT,8X110
.BOLT (8*110)

(33) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(34) 08322-01087-000

WASHER
WASHER, LOWER & CENTER

(35) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(36) 08321-01087-000

LOCK WASHER

(37) 08310-00087-000

NUT
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(38) 24821-09001-000

PLUG,T/M BREATHER
DISCONTINUED

(39) 09247-14002-000

BOUCHON DE VIDANGE
BOLT

(39) 09247-10001-000

PLUG
BOLT

(40) 09168-10002-000

GASKET 10X14X3.6
WASHER

(40) 09168-14004-000

GASKET 14X19.2X2
WASHER

	Référence	Désignation	Qté
# 1	11111-12402-000 1111112402000 1111112402000	CULASSE CYLINDER HEAD	Non disponible	0,00 €
# 2	11141-12401-000 1114112401000 1114112401000	JOINT DE CULASSE	Non disponible	0,00 €
# 3	11251-28000-000 11251-28001-000 1125128000000	CAOUTCHOUC DISCONTINUED	7,96 €
# 4	11210-12002-000 1121012002000 1121012002000	DISCONTINUED	Non disponible	0,00 €
# 4	11210-12611-000 1121012611000 1121012611000	DISCONTINUED	Non disponible	0,00 €
# 5	11241-12000-000 11241-12010-000 1124112000000	JOINT DE CYLINDRE DISCONTINUED	5,77 €
# 6	09108-08006-000 0910808006000 0910808006000	STUD STUD BOLT, CYLINDER	6,00 €
# 7	09140-08005-000 09140-08017-000 0914008005000	ECROU NUT	2,36 €
# 8	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 9	09482-00084-000 09482-00259-000 0948200084000	SPARK PLUG BP6HS SPARK PLUG	3,91 €
# 9	09482-00105-000 0948200105000 0948200105000	SPARK PLUG BP7HS SF SPARK PLUG	4,10 €
# 9	09482-00085-000 0948200085000 0948200085000	SPARK PLUG	Non disponible	0,00 €
# 10	33500-69810-000 3350069810000 3350069810000	CAP ASSY, SPARK PLUG SPARK PLUG CAP SET	30,58 €
# 11	33541-69010-000 3354169010000 3354169010000	SEAL, SPARK PLUG CAP SEAL, SPARK PLUG	6,73 €
# 12	33542-98000-000 33542-38B00-000 3354298000000	CAOUTCHOUC CAOUTCHOUC *	6,38 €
# 13	33510-23310-000 3351023310000 3351023310000	CAP, SPARK PLUG	Non disponible	0,00 €
# 14	33541-69010-000 3354169010000 3354169010000	SEAL, SPARK PLUG CAP SEAL, SPARK PLUG	6,73 €
# 15	33542-23310-000 3354223310000 3354223310000	SEAL, CORD	Non disponible	0,00 €
# 16	11300-12853-000 1130012853000 1130012853000	DISCONTINUED	Non disponible	0,00 €
# 17	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 18	02112-06608-000 02112-0660B-000 0211206608000	VIS .6 X 60 CROSS SCREW	3,79 €
# 19	02112-06458-000 02112-06457-000 0211206458000	VIS .SCREW (6*45)	2,57 €
# 20	02112-06408-000 02112-06407-000 0211206408000	VIS SCREW (6*40)	2,57 €
# 21	02112-06358-000 02112-06357-000 0211206358000	VIS SCREW (6*35)	2,95 €
# 22	11300-22880-000 1130022880000 1130022880000	CRANKCASE SET	Non disponible	0,00 €
# 23	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 24	02112-06557-000 0211206557000 0211206557000	VIS	3,79 €
# 25	02112-06508-000 02112-06507-000 0211206508000	VIS .SCREW (6*50)	3,05 €
# 26	02112-06458-000 02112-06457-000 0211206458000	VIS .SCREW (6*45)	2,57 €
# 27	02112-06408-000 02112-06407-000 0211206408000	VIS SCREW (6*40)	2,57 €
# 28	02112-06358-000 02112-06357-000 0211206358000	VIS SCREW (6*35)	2,95 €
# 29	09100-08024-000 09100-08228-000 0910008024000	BOLT L:105 (SUS) BOLT, ENGINE MOUNTING NO.1	7,68 €
# 30	09103-08023-000 09103-08097-000 0910308023000	BOLT, 8X105 DISCONTINUED	5,00 €
# 31	09100-08026-000 09100-08026-XC0 0910008026000	BOULON BOLT, ENGINE MOUNTING NO.2	4,55 €
# 32	09103-08024-000 09103-08134-000 0910308024000	BOLT, 8X110 .BOLT (8*110)	3,78 €
# 33	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 34	08322-21088-000 08322-01087-000 0832221088000	WASHER WASHER, LOWER & CENTER	2,65 €
# 35	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 36	08321-31088-000 08321-01087-000 0832131088000	LOCK WASHER	2,65 €
# 37	08310-12088-000 08310-00087-000 0831012088000	NUT NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,65 €
# 38	24821-09000-000 24821-09001-000 2482109000000	PLUG, T/M BREATHER DISCONTINUED	9,20 €
# 39	09247-10001-000 0924710001000 0924710001000	PLUG BOLT	2,90 €
# 39	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE BOLT	7,51 €
# 40	09168-10002-000 0916810002000 0916810002000	GASKET 10X14X3.6 WASHER	2,90 €
# 40	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CYLINDRE - CARTER de votre Suzuki de A100. Nous restons à votre disposition pour toute question.
