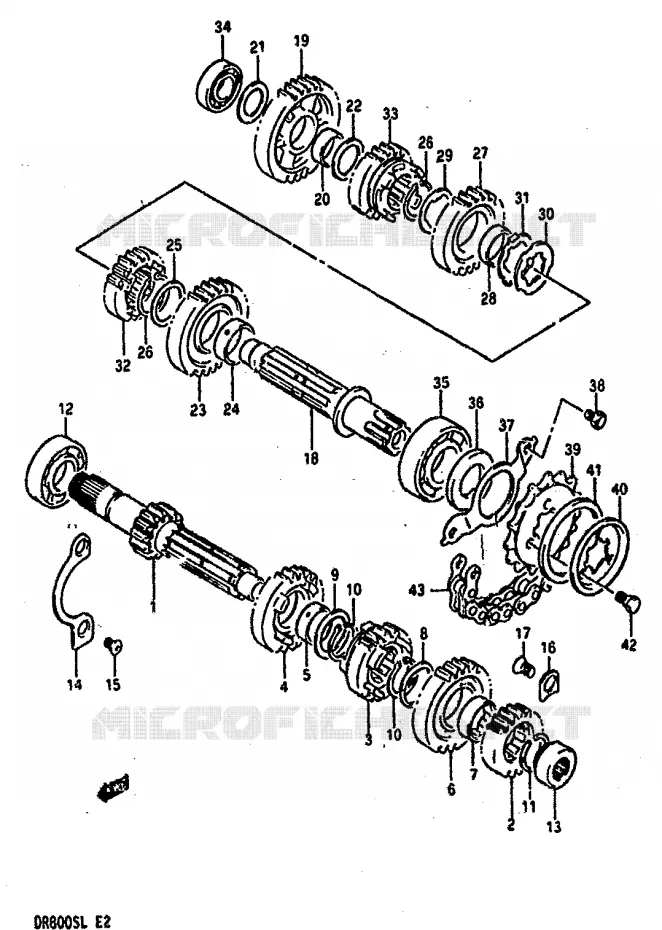

Vue éclatée

EMBRAYAGE

TRANSMISSION POUR SUZUKI DR 800 1990

ENSEMBLE DE SELECTION DE VITESSES

(1) 24121-44B10-000

ARBRE
COUNTERSHAFT (NT:13)

(2) 24221-44B20-000

PIGNON

(3) 24231-44B02-000

PIGNON *
GEAR,3RD DRIVE (NT:20)

(4) 24241-44B01-000

PIGNON
GEAR,4TH DRIVE (NT:23)

(5) 24252-19F00-000

BAGUE
BUSH

(6) 24251-44B10-000

PIGNON
GEAR, 5TH DRIVE (NT:25)

(7) 24252-38A10-000

BAGUE
BUSH

(8) 09167-25021-000

WASHER,25.1X33X1.0
WASHER

(9) 08211-25351-000

WASHER,THRUST
WASHER

(10) 09380-25003-000

CIRCLIP

(11) 09380-25013-000

CIRCLIP

(12) 09262-22028-000

BEARING,22X56X16
BEARING, RH (22X56X16)

(13) 09263-17026-000

BEARING,17X30X14
BALL BEARING 17X40X12

(14) 24741-44B00-000

BUTEE
HOLDER,BEARING,RH

(15) 02122-06127-000

VIS
6 X 12 CROSS SCREW

(16) 24742-44B00-000

BUTEE
HOLDER,BEARING,LH

(17) 02122-06127-000

VIS
6 X 12 CROSS SCREW

(18) 24131-44B00-000

ARBRE
DRIVESHAFT

(19) 24311-44B10-000

PIGNON 1ERE
GEAR,1ST DRIVEN (NT:32)

(20) 24312-02F00-000

BAGUE GSX-R1000 DL1000
BUSH

(21) 09181-20223-000

SHIM
THRUST WASHER

(22) 08211-22341-000

WASHER,THRUST
WASHER

(23) 24321-44B20-000

PIGNON 2EME
GEAR,2ND DRIVEN (NT:30)

(24) 09300-28002-000

BUSH

(25) 08211-28361-000

WASHER,THRUST
WASHER

(26) 08331-31289-000

CLIP
CIRCLIP, RH

(27) 24331-44B01-000

PIGNON 3EME *
PIGNON 3EME (NT:24)

(28) 24332-27A00-000

PIGNON GSF600
BUSH

(29) 09167-28001-000

WASHER,LOCK
WASHER,RH

(30) 09167-28002-000

WASHER,LOCK
WASHER,LH

(31) 09169-28001-000

RONDELLE
WASHER,LH

(32) 24341-44B02-000

PIGNON 4EME

(33) 24351-44B10-000

PIGNON DE 5EME
GEAR,5TH DRIVEN (NT:20)

(34) 09262-20059-000

BALL BEARING 20X42X12
BEARING,RH

(35) 09262-25066-000

BEARING(25X62X17)
BALL BEARING 17X40X12

(36) 09283-25076-000

OIL SEAL 25X45X5
OIL SEAL,LH

(37) 24751-14A01-000

PLAQUE
HOLDER, OIL SEAL

(38) 01500-0610B-000

VIS
BOLT, PLATE

(39) 27511-44B00-000

PIGNON
SPROCKET (NT:15)

(40) 27512-44B00-000

PLAQUETTE
WASHER,THRUST

(41) 27517-37400-000

SUPPORT
DAMPER

(42) 09111-06039-000

BOLT

(43) 27600-44B10-116

CHAINE
CHAIN,DRIVE (520VLX116LE) DID

	Référence	Désignation	Qté
# 1	24121-44B01-000 24121-44B10-000 2412144B01000	ARBRE COUNTERSHAFT (NT:13)	192,67 €
# 2	24221-44B00-000 24221-44B20-000 2422144B00000	PIGNON	95,38 €
# 3	24231-44B01-000 2423144B01000	PIGNON * GEAR, 3RD DRIVE (NT:20)	Non disponible	0,00 €
# 4	24241-44B01-000 2424144B01000 2424144B01000	PIGNON GEAR, 4TH DRIVE (NT:23)	Non disponible	0,00 €
# 5	09300-25023-000 24252-19F00-000 0930025023000	BAGUE BUSH	18,48 €
# 6	24251-44B01-000 24251-44B10-000 2425144B01000	PIGNON GEAR, 5TH DRIVE (NT:25)	109,01 €
# 7	24252-38A00-000 24252-38A10-000 2425238A00000	BAGUE BUSH	17,76 €
# 8	09167-25021-000 0916725021000 0916725021000	WASHER, 25.1X33X1.0 WASHER	4,52 €
# 9	08211-25351-000 0821125351000 0821125351000	WASHER, THRUST WASHER	3,60 €
# 10	09380-25003-000 0938025003000 0938025003000	CIRCLIP	4,26 €
# 11	09380-25013-000 0938025013000 0938025013000	CIRCLIP	5,09 €
# 12	09262-22014-000 09262-22028-000 0926222014000	BEARING, 22X56X16 BEARING, RH (22X56X16)	104,76 €
# 13	09263-17026-000 0926317026000 0926317026000	BEARING, 17X30X14 BALL BEARING 17X40X12	56,20 €
# 14	24741-44B00-000 2474144B00000 2474144B00000	BUTEE HOLDER, BEARING, RH	Non disponible	0,00 €
# 15	02122-06128-000 02122-06127-000 0212206128000	VIS 6 X 12 CROSS SCREW	2,56 €
# 16	24742-44B00-000 2474244B00000 2474244B00000	BUTEE HOLDER, BEARING, LH	6,26 €		Stop affaire 6,26 €
# 17	02122-06128-000 02122-06127-000 0212206128000	VIS 6 X 12 CROSS SCREW	2,56 €
# 18	24131-44B00-000 2413144B00000 2413144B00000	ARBRE DRIVESHAFT	Non disponible	0,00 €
# 19	24311-44B00-000 24311-44B10-000 2431144B00000	PIGNON 1ERE GEAR, 1ST DRIVEN (NT:32)	109,46 €
# 20	09300-22005-000 24312-02F00-000 0930022005000	BAGUE GSX-R1000 DL1000 BUSH	27,23 €
# 21	08211-20321-000 09181-20223-000 0821120321000	SHIM THRUST WASHER	4,15 €
# 22	08211-22341-000 0821122341000 0821122341000	WASHER, THRUST WASHER	4,52 €
# 23	24321-44B00-000 24321-44B20-000 2432144B00000	PIGNON 2EME GEAR, 2ND DRIVEN (NT:30)	119,54 €
# 24	09300-28002-000 0930028002000 0930028002000	BUSH	18,79 €
# 25	08211-28361-000 0821128361000 0821128361000	WASHER, THRUST WASHER	5,76 €
# 26	08331-11289-000 08331-31289-000 0833111289000	CLIP CIRCLIP, RH	2,75 €
# 27	24331-44B00-000 24331-44B01-000 2433144B00000	PIGNON 3EME * PIGNON 3EME (NT:24)	119,09 €
# 28	24332-27A00-000 2433227A00000 2433227A00000	PIGNON GSF600 BUSH	15,76 €
# 29	09167-28001-000 0916728001000 0916728001000	WASHER, LOCK WASHER, RH	5,76 €
# 30	09167-28002-000 0916728002000 0916728002000	WASHER, LOCK WASHER, LH	5,76 €
# 31	09169-28001-000 0916928001000 0916928001000	RONDELLE WASHER, LH	4,52 €
# 32	24341-44B01-000 2434144B01000	PIGNON 4EME	Non disponible	0,00 €
# 33	24351-44B01-000 2435144B01000	PIGNON DE 5EME GEAR, 5TH DRIVEN (NT:20)	Non disponible	0,00 €
# 34	09262-20059-000 0926220059000 0926220059000	BALL BEARING 20X42X12 BEARING, RH	31,93 €
# 35	09262-25066-000 0926225066000 0926225066000	BEARING(25X62X17) BALL BEARING 17X40X12	Non disponible	0,00 €
# 36	09283-25076-000 0928325076000 0928325076000	OIL SEAL 25X45X5 OIL SEAL, LH	12,91 €
# 37	24751-14A00-000 2475114A00000	PLAQUE HOLDER, OIL SEAL	Non disponible	0,00 €
# 38	01107-06106-000 01500-0610B-000 0110706106000	VIS BOLT, PLATE	2,57 €
# 39	27511-44B00-000 2751144B00000 2751144B00000	PIGNON SPROCKET (NT:15)	Non disponible	0,00 €
# 40	27512-44B00-000 2751244B00000 2751244B00000	PLAQUETTE WASHER, THRUST	8,42 €
# 41	27517-37400-000 2751737400000 2751737400000	SUPPORT DAMPER	18,79 €
# 42	09111-06039-000 0911106039000 0911106039000	BOLT	9,06 €
# 43	27600-44B10-116 2760044B10116 2760044B10116	CHAINE CHAIN, DRIVE (520VLX116LE) DID	234,26 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
