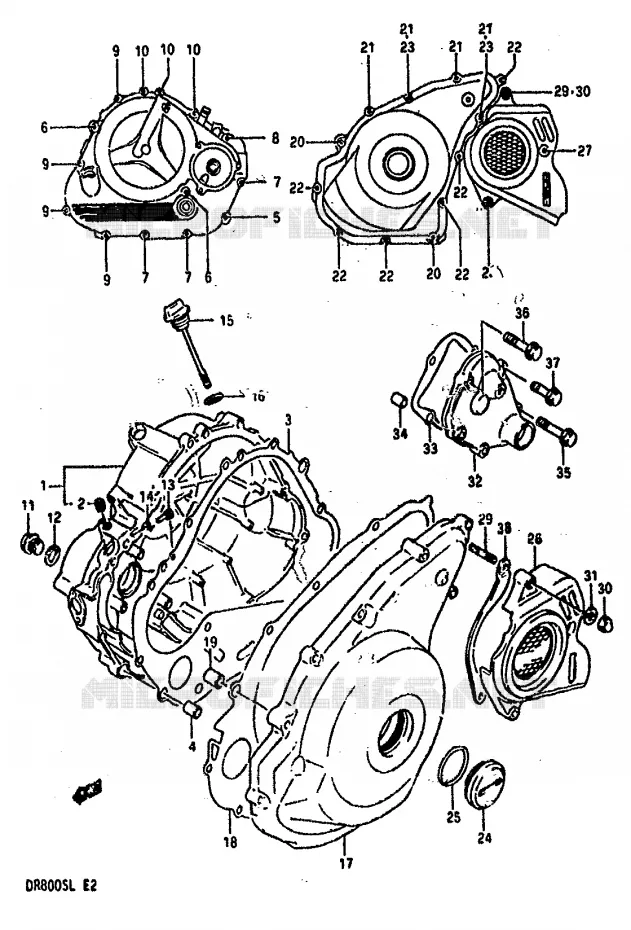

Vue éclatée

CARTER

CARTER POUR SUZUKI DR 800 1990

VILEBREQUIN

(1) 11340-44B01-0ML

11340-44B01-0ML
COVER,CLUTCH (GRAY)

(2) 09246-05006-000

PLUG
.PLUG, OIL GALLERY

(3) 11482-44B10-000

JOINT D'EMBRAYAGE
GASKET,CLUTCH COVER

(3) 11482-44B00-H17

JOINT D'EMBRAYAGE

(4) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(5) 01547-0660A-000

VIS
.BOLT (6X60)

(6) 01547-0650A-000

VIS
BOLT (6X50)

(7) 01547-0645B-000

VIS
BOLT (6X45)

(8) 01547-0640A-000

VIS
.BOLT (6X40)

(9) 01547-06307-000

VIS
.BOLT (6X30)

(10) 01547-0625B-000

VIS
BOLT (6X25)

(11) 09247-14015-000

PLUG
PLUG,OIL GALLERY

(12) 09168-14004-000

GASKET 14X19.2X2
WASHER

(13) 09493-36003-000

JET,AIR
JET,OIL GALLERY

(14) 09280-04004-000

O RING(D:1.2,ID:4.0)
O RING

(15) 11970-44B20-000

GAUGE,OIL LEVEL

(16) 09280-17003-000

O RING D:3.1 ID:16.8
O RING

(17) 01547-0645B-000

VIS
COVER,MAGNETO (GRAY)

(18) 11483-44B11-000

JOINT ALLUMAGE

(18) 11483-44B00-H17

GASKET,MAGNETO COVER (NA)

(19) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(20) 01547-0645B-000

VIS
BOLT (6X45)

(21) 01547-0635B-000

VIS
BOLT

(22) 01547-0625B-000

VIS
BOLT (6X25)

(23) 09168-06023-000

GASKET,5.8X13X1.2
WASHER

(24) 09259-36016-20H

PLUG,SHAFT HOLE
PLUG

(25) 09280-33004-000

O RING D:3.1 ID:32.7
O RING

(26) 11360-44B00-20H

CARTER
COVER,ENGINE SPROCKET (GRAY)

(27) 01547-06307-000

VIS
.BOLT (6X30)

(28) 01547-0625B-000

VIS
BOLT (6X25)

(29) 09108-06107-XC0

BOLT,STUD
STUD

(30) 08313-10067-000

NUT
NUT, CENTER

(31) 08322-0106A-000

RONDELLE
WASHER REFER TO FIG.40A(F-13) FOR MOD

(32) 11371-44B00-0ML

CARTER

(33) 11485-44B10-000

JOINT
GASKET,GEAR SHIFT COVER

(33) 11485-44B00-H17

GASKET,GEAR SHIFT COVER (NA)

(34) 04211-09129-000

GOUPILLE
PIN 16X10

(35) 01547-06307-000

VIS
.BOLT (6X30)

(36) 01547-0625B-000

VIS
BOLT (6X25)

(37) 01547-0616B-000

VIS
BOLT REFER TO FIG.8B (C-7) FOR MODE

(38) 27641-44B01-000

PLAQUE
PLATE,CHAIN GUIDE

	Référence	Désignation	Qté
# 1	11340-44B00-0ML 1134044B000ML	11340-44B01-0ML COVER, CLUTCH (GRAY)	Non disponible	0,00 €
# 2	09246-05001-000 09246-05006-000 0924605001000	PLUG .PLUG, OIL GALLERY	5,12 €
# 3	11482-44B00-000 1148244B00000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	Non disponible	0,00 €
# 3	11482-44B00-H17 1148244B00H17 1148244B00H17	JOINT D'EMBRAYAGE	Non disponible	0,00 €
# 4	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 5	01547-06605-000 01547-0660A-000 0154706605000	VIS .BOLT (6X60)	4,15 €
# 6	01547-06505-000 01547-0650A-000 0154706505000	VIS BOLT (6X50)	3,62 €
# 7	01547-06454-000 01547-0645B-000 0154706454000	VIS BOLT (6X45)	4,15 €
# 8	01547-06404-000 01547-0640A-000 0154706404000	VIS .BOLT (6X40)	3,62 €
# 9	01547-06304-000 01547-06307-000 0154706304000	VIS .BOLT (6X30)	2,88 €
# 10	01547-06254-000 01547-0625B-000 0154706254000	VIS BOLT (6X25)	3,67 €
# 11	09247-14015-000 0924714015000 0924714015000	PLUG PLUG, OIL GALLERY	5,54 €
# 12	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 13	09493-36003-000 0949336003000 0949336003000	JET, AIR JET, OIL GALLERY	Non disponible	0,00 €
# 14	09280-04004-000 0928004004000 0928004004000	O RING(D:1.2, ID:4.0) O RING	1,85 €
# 15	11970-44B20-000 1197044B20000 1197044B20000	GAUGE, OIL LEVEL	Non disponible	0,00 €
# 16	09280-17003-000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O RING	1,92 €
# 17	11351-44B00-0ML 01547-0645B-000 1135144B000ML	VIS COVER, MAGNETO (GRAY)	4,15 €
# 18	11483-44B00-000 11483-44B11-000 1148344B00000	JOINT ALLUMAGE	36,43 €
# 18	11483-44B00-H17 1148344B00H17 1148344B00H17	GASKET, MAGNETO COVER (NA)	Non disponible	0,00 €
# 19	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 20	01547-06454-000 01547-0645B-000 0154706454000	VIS BOLT (6X45)	4,15 €
# 21	01547-06354-000 01547-0635B-000 0154706354000	VIS BOLT	3,97 €
# 22	01547-06254-000 01547-0625B-000 0154706254000	VIS BOLT (6X25)	3,67 €
# 23	09168-06023-000 0916806023000 0916806023000	GASKET, 5.8X13X1.2 WASHER	2,88 €
# 24	09259-36013-000 09259-36016-20H 0925936013000	PLUG, SHAFT HOLE PLUG	17,69 €
# 25	09280-33004-000 0928033004000 0928033004000	O RING D:3.1 ID:32.7 O RING	2,60 €
# 26	11360-44B00-0ML 1136044B000ML	CARTER COVER, ENGINE SPROCKET (GRAY)	Non disponible	0,00 €
# 27	01547-06304-000 01547-06307-000 0154706304000	VIS .BOLT (6X30)	2,88 €
# 28	01547-06254-000 01547-0625B-000 0154706254000	VIS BOLT (6X25)	3,67 €
# 29	09108-06107-000 09108-06107-XC0 0910806107000	BOLT, STUD STUD	4,74 €
# 30	08313-11065-000 0831311065000	NUT NUT, CENTER	Non disponible	0,00 €
# 31	08322-21064-000 0832221064000	RONDELLE WASHER REFER TO FIG.40A(F-13) FOR MOD	Non disponible	0,00 €
# 32	11371-44B00-0ML 1137144B000ML 1137144B000ML	CARTER	Non disponible	0,00 €
# 33	11485-44B00-000 1148544B00000	JOINT GASKET, GEAR SHIFT COVER	Non disponible	0,00 €
# 33	11485-44B00-H17 1148544B00H17 1148544B00H17	GASKET, GEAR SHIFT COVER (NA)	Non disponible	0,00 €
# 34	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 35	01547-06304-000 01547-06307-000 0154706304000	VIS .BOLT (6X30)	2,88 €
# 36	01547-06254-000 01547-0625B-000 0154706254000	VIS BOLT (6X25)	3,67 €
# 37	01547-06165-000 01547-0616B-000 0154706165000	VIS BOLT REFER TO FIG.8B (C-7) FOR MODE	3,46 €
# 38	27641-44B01-000 2764144B01000 2764144B01000	PLAQUE PLATE, CHAIN GUIDE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
