CARTER

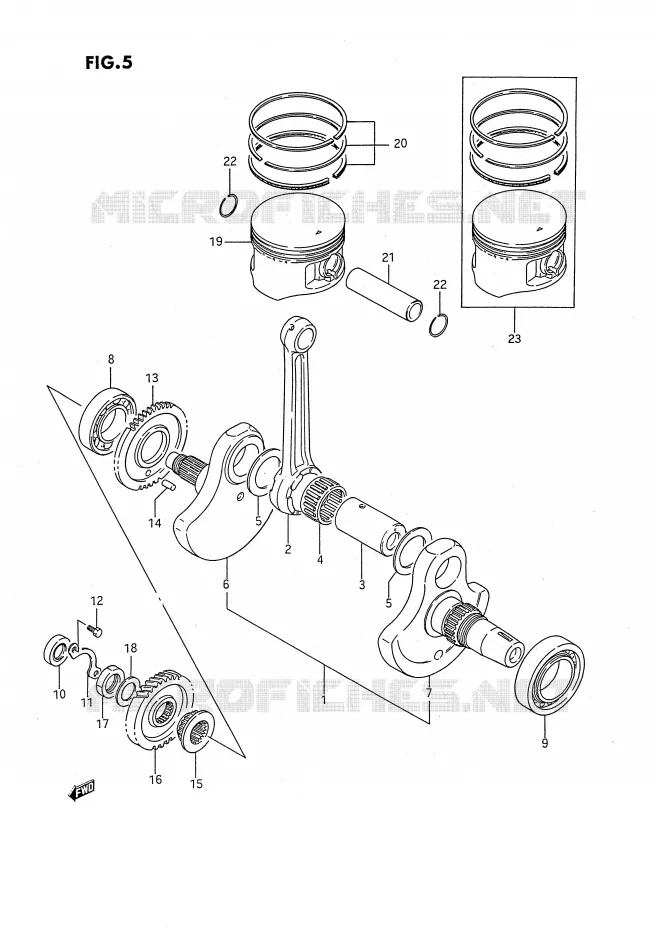

VILEBREQUIN POUR SUZUKI SAVAGE 650 1991

BALANCIER

(1) 12200-24B05-000

VILEBREQUIN
CRANKSHAFT ASSY

(2) 12161-24B01-0C0

BIELLE
ROD, CONNECTING

(3) 12210-24B01-0A0

MANETON

(4) 09263-37004-0B0

BEARING,37X47X25
BEARING, CRANK PIN

(5) 09160-37006-000

WASHER 37X55X1
WASHER

(6) 12221-24B02-000

MASSE
CRANKSHAFT, RH

(7) 12261-24B02-000

MASSE GAUCHE

(8) 09262-35038-000

ROULEMENT 35X72X17
BEARING, RH (35X72X17)

(9) 09264-40002-000

ROLLER BEARING 40X80X18
BEARING, LH (40X80X18)

(10) 09282-16002-000

SEAL,OIL,16X30X6
OIL SEAL 22X40X8

(11) 12548-24B00-000

PLAQUE

(12) 01500-05087-000

VIS
BOLT

(12) 01500-05083-000

VIS
BOLT

(13) 12661-24B00-000

PIGNON

(14) 04221-08149-000

PIN 8X14
PIN 16X10

(15) 12731-24B00-000

PIGNON
SPROCKET, CAM CHAIN DRIVE

(16) 21111-24B10-000

PIGNON

(16) 21111-24B00-000

GEAR, PRIMARY DRIVE (NT:36)

(17) 09140-20013-000

NUT 20MM
NUT

(18) 09164-20003-000

WASHER,LOCK
LOCK WASHER

(19) 12111-24B01-0F0

PISTON

(20) 12140-14A32-000

JEU DE SEGMENTS
RING SET, PISTON

(21) 12151-24B00-000

AXE DE PISTON

(22) 09381-23003-000

CIRCLIP

(23) 12100-24B00-050

KIT PISTON LS650 TOUS MODELES
KIT PISTON GS500E TOUS MODELES

(23) 12100-24B00-100

KIT PISTON LS650 TOUS MODELES
KIT PISTON GS500E TOUS MODELES

	Référence	Désignation	Qté
# 1	12200-24B05-000 1220024B05000 1220024B05000	VILEBREQUIN CRANKSHAFT ASSY	879,54 €
# 2	12161-24B01-0C0 1216124B010C0 1216124B010C0	BIELLE ROD, CONNECTING	118,54 €
# 3	12210-24B01-0A0 1221024B010A0 1221024B010A0	MANETON	60,60 €
# 4	09263-37004-0B0 09263370040B0 09263370040B0	BEARING, 37X47X25 BEARING, CRANK PIN	59,70 €
# 5	09160-37006-000 0916037006000 0916037006000	WASHER 37X55X1 WASHER	11,45 €
# 6	12221-24B02-000 1222124B02000 1222124B02000	MASSE CRANKSHAFT, RH	301,31 €
# 7	12261-24B02-000 1226124B02000 1226124B02000	MASSE GAUCHE	301,31 €
# 8	09262-35038-000 0926235038000 0926235038000	ROULEMENT 35X72X17 BEARING, RH (35X72X17)	60,90 €
# 9	09264-40002-000 0926440002000 0926440002000	ROLLER BEARING 40X80X18 BEARING, LH (40X80X18)	139,28 €
# 10	09282-16002-000 0928216002000 0928216002000	SEAL, OIL, 16X30X6 OIL SEAL 22X40X8	11,42 €
# 11	12548-24B00-000 1254824B00000 1254824B00000	PLAQUE	4,36 €
# 12	01500-05083-000 0150005083000 0150005083000	VIS BOLT	2,39 €
# 12	01500-05087-000 0150005087000 0150005087000	VIS BOLT	2,92 €
# 13	12661-24B00-000 1266124B00000 1266124B00000	PIGNON	117,68 €
# 14	04221-08149-000 0422108149000 0422108149000	PIN 8X14 PIN 16X10	2,75 €
# 15	12731-24B00-000 1273124B00000 1273124B00000	PIGNON SPROCKET, CAM CHAIN DRIVE	63,14 €
# 16	21111-24B10-000 2111124B10000 2111124B10000	PIGNON	108,76 €
# 16	21111-24B00-000 2111124B00000 2111124B00000	GEAR, PRIMARY DRIVE (NT:36)	Non disponible	0,00 €
# 17	09140-20008-000 09140-20013-000 0914020008000	NUT 20MM NUT	6,26 €
# 18	09164-20003-000 0916420003000 0916420003000	WASHER, LOCK LOCK WASHER	4,52 €
# 19	12111-24B01-000 12111-24B01-0F0 1211124B01000	PISTON	137,52 €
# 20	12140-14A31-000 12140-14A32-000 1214014A31000	JEU DE SEGMENTS RING SET, PISTON	71,21 €
# 21	12151-24B00-000 1215124B00000 1215124B00000	AXE DE PISTON	Non disponible	0,00 €
# 22	09381-23003-000 0938123003000 0938123003000	CIRCLIP	2,10 €
# 23	12100-24B00-050 1210024B00050 1210024B00050	KIT PISTON LS650 TOUS MODELES KIT PISTON GS500E TOUS MODELES	191,12 €
# 23	12100-24B00-100 1210024B00100 1210024B00100	KIT PISTON LS650 TOUS MODELES KIT PISTON GS500E TOUS MODELES	Non disponible	0,00 €
