POMPE A HUILE POUR SUZUKI RM-Z 250 2010

POMPE A ESSENCE

(1) 13150-28H00-000

SOUPAPE
VALVE ASSY, OIL REED

(2) 16321-49H00-000

PIGNON

(3) 16322-49H00-000

AXE
SHAFT, OIL PUMP IDLE GEAR

(4) 16410-49H00-000

ROTOR POMPE A HUILE
ROTOR SET, OIL PUMP NO.1

(5) 16410-45G00-000

ROTOR
ROTOR POMPE A HUILE

(6) 16430-49H01-000

COUVERCLE
COVER, OIL PUMP NO.1

(7) 16433-49H00-000

COUVERCLE

(8) 16440-49H00-000

AXE
SHAFT, OIL PUMP DRIVEN GEAR

(9) 16443-28H00-000

ARBRE
SHAFT

(10) 16530-49H00-000

BLUTOIR
COUVERCLE

(11) 09181-08106-000

SHIM,8X12X0.8
WASHER (8X12X0.8)

(12) 09181-10158-000

SHIM,10X18X0.5
WASHER (10X18X0.5)

(13) 09206-08001-000

PIN,6.2X8X11
PIN 16X10

(14) 09261-02008-000

PIN 2.5X11.8
PIN 16X10

(14) 09261-02008-000

PIN 2.5X11.8
PIN 16X10

(15) 01547-0635A-000

VIS
BOLT

(16) 07120-0512B-000

BOULON
BOLT

(17) 07130-0520B-000

BOULON
BOLT

(18) 08331-31109-000

CIRCLIP

(19) 16315-35G10-000

BOUCHON
CAP

(20) 16510-35G00-000

FILTRE HUILE
FILTER, ENG OIL

(21) 16520-10H00-000

TAMIS
STRAINER, ENGINE OIL

(22) 09280-39002-000

JOINT TORIQUE D:2,ID:38.5
O-RING

(23) 09440-10038-000

RESSORT
SPRING

(24) 01547-0616A-000

VIS
BOLT

(25) 01547-0635A-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	13150-28H00-000 1315028H00000 1315028H00000	SOUPAPE VALVE ASSY, OIL REED	36,44 €
# 2	16321-49H00-000 1632149H00000 1632149H00000	PIGNON	72,11 €
# 3	16322-49H00-000 1632249H00000 1632249H00000	AXE SHAFT, OIL PUMP IDLE GEAR	42,22 €
# 4	16410-49H00-000 1641049H00000 1641049H00000	ROTOR POMPE A HUILE ROTOR SET, OIL PUMP NO.1	42,01 €
# 5	16410-45G00-000 1641045G00000 1641045G00000	ROTOR ROTOR POMPE A HUILE	42,22 €
# 6	16430-49H00-000 16430-49H01-000 1643049H00000	COUVERCLE COVER, OIL PUMP NO.1	45,29 €
# 7	16433-49H00-000 1643349H00000 1643349H00000	COUVERCLE	47,54 €
# 8	16440-49H00-000 1644049H00000 1644049H00000	AXE SHAFT, OIL PUMP DRIVEN GEAR	64,81 €
# 9	16443-28H00-000 1644328H00000 1644328H00000	ARBRE SHAFT	20,95 €
# 10	16530-49H00-000 1653049H00000 1653049H00000	BLUTOIR COUVERCLE	10,73 €
# 11	09181-08106-000 0918108106000 0918108106000	SHIM, 8X12X0.8 WASHER (8X12X0.8)	2,90 €
# 12	09181-10158-000 0918110158000 0918110158000	SHIM, 10X18X0.5 WASHER (10X18X0.5)	3,05 €
# 13	09206-08001-000 0920608001000 0920608001000	PIN, 6.2X8X11 PIN 16X10	2,41 €
# 14	09261-02008-000 0926102008000 0926102008000	PIN 2.5X11.8 PIN 16X10	2,22 €
# 15	01547-0635A-000 015470635A000 015470635A000	VIS BOLT	3,43 €
# 16	07120-0512A-000 07120-0512B-000 071200512A000	BOULON BOLT	3,79 €
# 17	07130-0520B-000 071300520B000 071300520B000	BOULON BOLT	3,65 €
# 18	08331-3110A-000 08331-31109-000 083313110A000	CIRCLIP	2,34 €
# 19	16315-35G10-000 1631535G10000 1631535G10000	BOUCHON CAP	22,42 €
# 20	16510-35G00-000 1651035G00000 1651035G00000	FILTRE HUILE FILTER, ENG OIL	17,51 €
# 21	16520-10H00-000 1652010H00000 1652010H00000	TAMIS STRAINER, ENGINE OIL	26,12 €
# 22	09280-39001-000 09280-39002-000 0928039001000	JOINT TORIQUE D:2, ID:38.5 O-RING	3,98 €
# 23	09440-10038-000 0944010038000 0944010038000	RESSORT SPRING	4,66 €
# 24	01547-0616A-000 015470616A000 015470616A000	VIS BOLT	2,88 €
# 25	01547-0635A-000 015470635A000 015470635A000	VIS BOLT	3,43 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.

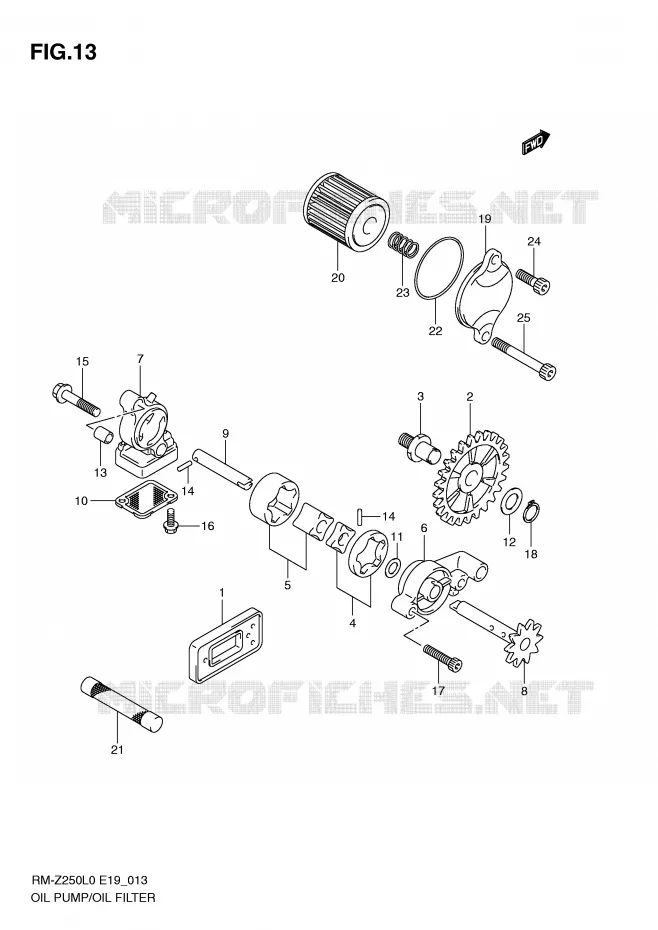

Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de RM-Z. Nous restons à votre disposition pour toute question.
