BRAS OSCILLANT ARRIERE (MODELE K3 / K4) REFER TO FIG.57A(L- 5) FOR MODEL K5

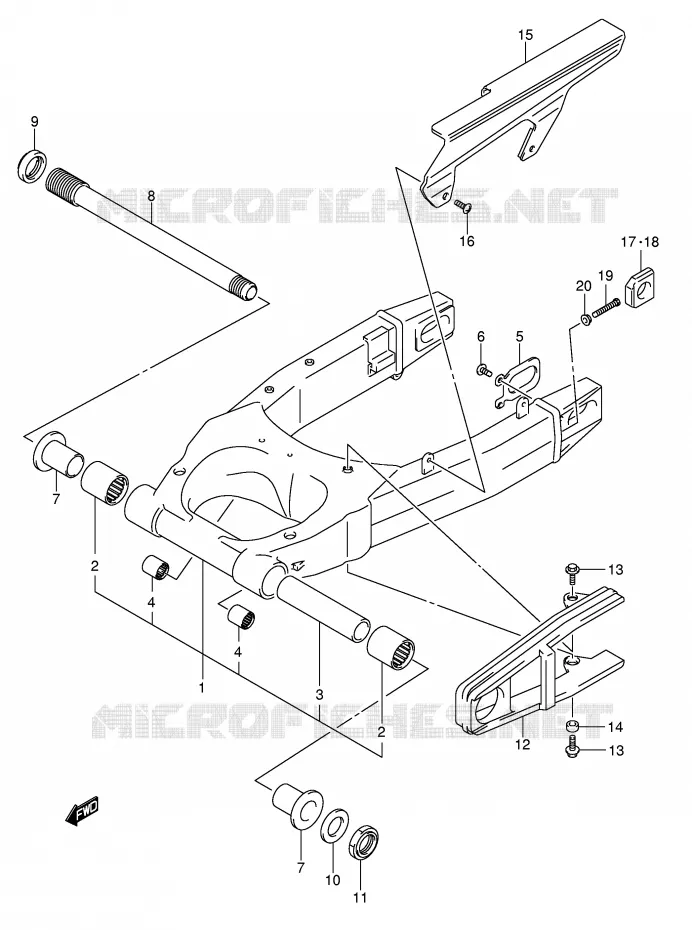

BRAS OSCILLANT ARRIERE (MODELE K5) POUR SUZUKI SV 1000 2004

BIELLETTE DE SUSPENSION ARRIERE

(1) 61000-16G30-YAP

BRAS OSCILLANT
SWINGING ARM ASSY, REAR

(1) 61000-16G40-YAP

BRAS OSCILLANT
SWINGING ARM ASSY, REAR

(2) 09263-30053-000

BEARING, PIVOT (30X40X33)

(2) 09263-30053-000

BEARING, PIVOT (30X40X33)

(3) 61281-33E20-000

ENTRETOISE
SPACER,12X17X60

(4) 09263-17058-000

ROULEMENT
BEARING, CUSHION ROD

(4) 09263-17058-000

ROULEMENT
BEARING, CUSHION ROD

(4) 09263-17058-000

ROULEMENT
BEARING, CUSHION ROD
ROULEMENT

(4) 09263-17058-000

ROULEMENT
BEARING, CUSHION ROD
ROULEMENT

(5) 61124-33E00-000

PLAQUE
PLATE, BRACKET

(6) 09125-06073-000

SCREW 6X16
SCREW

(7) 61251-16G00-000

SPACER, BEARING
SPACER 15.3X21.7X65

(7) 61251-16G00-000

SPACER, BEARING
SPACER 15.3X21.7X65

(8) 61211-16G00-000

SHAFT, PIVOT

(9) 61214-40C31-000

ECROU

(10) 09160-25070-000

WASHER,25.2X42X3.2
WASHER

(11) 09159-25003-000

ECROU
NUT

(12) 61273-16G01-000

BUFFER, CHAIN TOUCH DEFENSE
PROTECTION DE BRAS

(13) 09116-06192-000

BOLT (6X20)

(13) 09116-06192-000

BOLT (6X20)

(14) 09180-06299-000

ENTRETOISE
RONDELLE

(15) 61310-16G00-000

CARTER CHAINE
CASE, CHAIN

(16) 09113-06001-000

BOULON
SCREW

(17) 61445-40F00-000

REGLAGE DE CHAINE
ADJUSTER, CHAIN, R

(18) 61446-40F00-000

REGLAGE DE CHAINE
ADJUSTER, CHAIN, L

(19) 09100-08287-000

BOLT
BOULON

(20) 08316-1008B-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	61000-16G30-YAP 6100016G30YAP 6100016G30YAP	BRAS OSCILLANT SWINGING ARM ASSY, REAR	Non disponible	0,00 €
# 1	61000-16G40-YAP 6100016G40YAP 6100016G40YAP	BRAS OSCILLANT SWINGING ARM ASSY, REAR	Non disponible	0,00 €
# 2	09263-30053-000 0926330053000 0926330053000	BEARING, PIVOT (30X40X33)	65,82 €
# 3	61281-33E10-000 61281-33E20-000 6128133E10000	ENTRETOISE SPACER, 12X17X60	53,84 €
# 4	09263-17039-000 09263-17058-000 0926317039000	ROULEMENT BEARING, CUSHION ROD	21,08 €
# 5	61124-33E00-000 6112433E00000 6112433E00000	PLAQUE PLATE, BRACKET	8,82 €
# 6	09125-06073-000 0912506073000 0912506073000	SCREW 6X16 SCREW	2,33 €
# 7	61251-16G00-000 6125116G00000 6125116G00000	SPACER, BEARING SPACER 15.3X21.7X65	41,26 €
# 8	61211-16G00-000 6121116G00000 6121116G00000	SHAFT, PIVOT	130,74 €
# 9	61214-40C31-000 6121440C31000 6121440C31000	ECROU	54,19 €
# 10	09160-25070-000 0916025070000 0916025070000	WASHER, 25.2X42X3.2 WASHER	7,13 €
# 11	09159-25001-000 09159-25003-000 0915925001000	ECROU NUT	37,00 €
# 12	61273-16G00-000 61273-16G01-000 6127316G00000	BUFFER, CHAIN TOUCH DEFENSE PROTECTION DE BRAS	39,60 €
# 13	09116-06192-000 0911606192000 0911606192000	BOLT (6X20)	3,31 €
# 14	09180-06299-000 0918006299000 0918006299000	ENTRETOISE RONDELLE	3,37 €
# 15	61310-16G00-000 6131016G00000 6131016G00000	CARTER CHAINE CASE, CHAIN	88,19 €
# 16	09113-06001-000 0911306001000 0911306001000	BOULON SCREW	4,15 €
# 17	61445-40F00-000 6144540F00000 6144540F00000	REGLAGE DE CHAINE ADJUSTER, CHAIN, R	54,96 €
# 18	61446-40F00-000 6144640F00000 6144640F00000	REGLAGE DE CHAINE ADJUSTER, CHAIN, L	54,96 €
# 19	09100-08287-000 0910008287000 0910008287000	BOLT BOULON	4,66 €
# 20	08316-10083-000 08316-1008B-000 0831610083000	ECROU NUT	3,79 €
