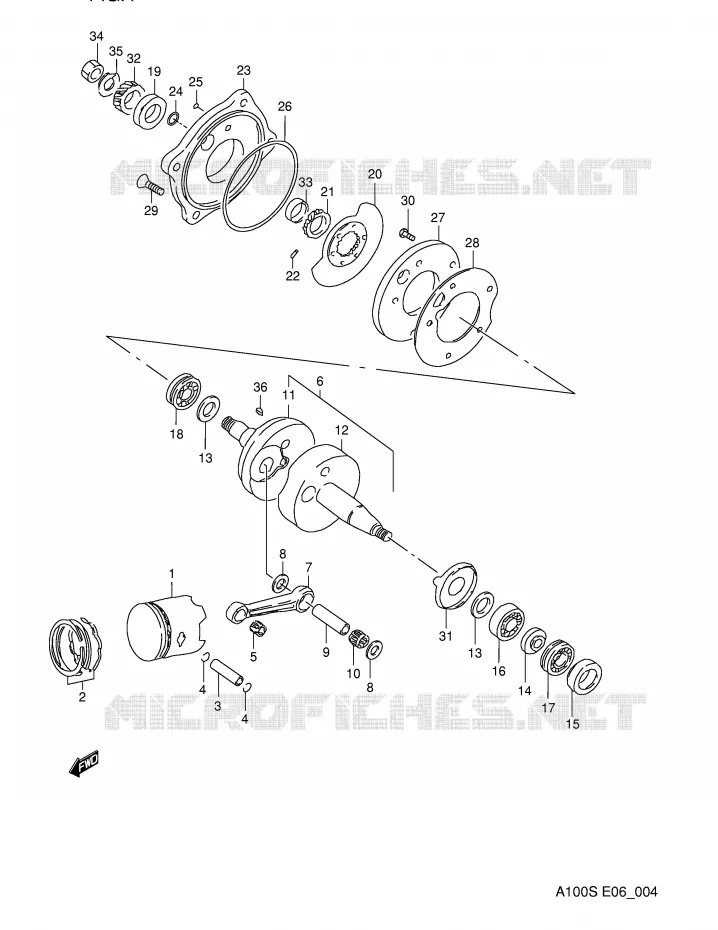

Vue éclatée

CARTER

VILEBREQUIN POUR SUZUKI A100 100 1994

CARBURATEUR (E6,P6) REFER TO FIG.5A (B-8) FOR P23,P32

(1) 12110-12003-000

PISTON

(1) 12100-12000-050

PISTON SET
DISCONTINUED

(1) 12100-12000-100

PISTON SET
PISTON (OS:1.0)

(2) 12140-28630-050

SEGMENT PISTON
JEU DE SEGMENTS

(2) 12140-12012-000

JEU DE SEGMENTS

(2) 12140-23010-100

DISCONTINUED

(3) 12151-23400-0A0

AXE DE PISTON

(4) 09381-14001-000

CIRCLIP

(4) 09381-14001-000

CIRCLIP

(5) 09263-14022-000

ROLLER BEARING 14X18X19.8
ROULEMENT

(6) 12200-12003-000

VILBREQUIN
CRANKSHAFT ASSY

(7) 12161-39300-000

BIELLE
ROD, CONNECTING

(8) 09160-19001-000

WASHER 19X32X1
WASHER (19X33X1)

(8) 09160-19001-000

WASHER 19X32X1
WASHER (19X33X1)

(9) 12211-03300-000

MANETON

(10) 09263-19009-000

ROLLER BEARING 19X25X16
BEARING

(11) 12221-12004-000

CRANKSHAFT, RH

(12) 12261-12004-000

CRANKSHAFT, LH

(13) 09181-20158-000

SHIM(0.5)
THRUST WASHER

(13) 09181-20158-000

SHIM(0.5)
THRUST WASHER

(14) 12353-12001-000

RONDELLE

(15) 09283-20034-000

OIL SEAL 19.6X37X8
OIL SEAL 18X30X7

(16) 09262-20073-000

BALL BEARING 20X52X15
BALL BEARING 17X40X12

(17) 09262-20121-000

BEARING,20X47X14
BALL BEARING 25X52X15

(18) 09262-20015-000

BALL BEARING 20X52X15
BEARING, RH

(19) 09283-25107-000

BAGUE A LEVRE EN CAOUTCHOUC
OIL SEAL 22X40X8

(20) 12410-12010-000

PLATE
PLATE, VALVE

(21) 12421-05210-000

GUIDE,DISK VALVE
GUIDE, VALVE

(22) 04221-03059-000

PIN
PIN 16X10

(23) 12450-12001-000

SIEGE SOUPAPE
SEAT, OUTER VALVE

(24) 09280-22002-000

O RING D:1.5 ID:22.5
O RING

(25) 09280-10012-000

O RING D:1.5 ID:10
O RING

(26) 09280-99004-000

O RING

(27) 12461-12001-000

SIEGE SOUPAPE
SEAT, INNER VALVE

(28) 12471-12000-000

JOINT
GASKET, INNER VALVE SEAT

(29) 02122-0616B-000

VIS
SCREW

(30) 02122-0620A-000

VIS
SCREW

(31) 12511-03100-000

GUIDE HUILE
PLAQUE GUIDE HUILE

(32) 21111-07001-0A0

PIGNON

(33) 09180-20006-000

RONDELLE
SPACER (20X25X10)

(34) 09140-14002-000

NUT 14MM
NUT

(35) 09166-14008-000

WASHER

(36) 09420-04008-000

KEY

(37) 12100-12000-050

PISTON SET
KIT PISTON GS500E TOUS MODELES

(37) 12100-12000-100

PISTON SET
KIT PISTON GS500E TOUS MODELES

	Référence	Désignation	Qté
# 1	12110-12003-000 1211012003000 1211012003000	PISTON	Non disponible	0,00 €
# 1	12110-12003-050 1211012003050	PISTON SET DISCONTINUED	Non disponible	0,00 €
# 1	12110-12003-100 1211012003100	PISTON SET PISTON (OS:1.0)	Non disponible	0,00 €
# 2	12140-28630-050 1214028630050 1214028630050	SEGMENT PISTON JEU DE SEGMENTS	47,08 €
# 2	12140-12012-000 1214012012000 1214012012000	JEU DE SEGMENTS	Non disponible	0,00 €
# 2	12140-23010-100 1214023010100 1214023010100	DISCONTINUED	Non disponible	0,00 €
# 3	12151-23400-000 12151-23400-0A0 1215123400000	AXE DE PISTON	11,44 €
# 4	09381-14001-000 0938114001000 0938114001000	CIRCLIP	2,09 €
# 5	09263-14022-000 0926314022000 0926314022000	ROLLER BEARING 14X18X19.8 ROULEMENT	17,98 €
# 6	12200-12003-000 1220012003000 1220012003000	VILBREQUIN CRANKSHAFT ASSY	Non disponible	0,00 €
# 7	12161-39300-000 1216139300000 1216139300000	BIELLE ROD, CONNECTING	70,44 €
# 8	09160-19001-000 0916019001000 0916019001000	WASHER 19X32X1 WASHER (19X33X1)	4,50 €
# 9	12211-03300-000 1221103300000 1221103300000	MANETON	30,19 €
# 10	09263-19009-000 0926319009000 0926319009000	ROLLER BEARING 19X25X16 BEARING	25,56 €
# 11	12221-12004-000 1222112004000 1222112004000	CRANKSHAFT, RH	Non disponible	0,00 €
# 12	12261-12004-000 1226112004000 1226112004000	CRANKSHAFT, LH	Non disponible	0,00 €
# 13	09181-20158-000 0918120158000 0918120158000	SHIM(0.5) THRUST WASHER	3,19 €
# 14	12353-12001-000 1235312001000 1235312001000	RONDELLE	Non disponible	0,00 €
# 15	09283-20034-000 0928320034000 0928320034000	OIL SEAL 19.6X37X8 OIL SEAL 18X30X7	6,30 €
# 16	09262-20073-000 0926220073000 0926220073000	BALL BEARING 20X52X15 BALL BEARING 17X40X12	34,07 €
# 17	09262-20069-000 09262-20121-000 0926220069000	BEARING, 20X47X14 BALL BEARING 25X52X15	44,81 €
# 18	09262-20015-000 0926220015000 0926220015000	BALL BEARING 20X52X15 BEARING, RH	38,03 €
# 19	09283-25009-000 09283-25107-000 0928325009000	BAGUE A LEVRE EN CAOUTCHOUC OIL SEAL 22X40X8	7,76 €
# 20	12410-12010-000 1241012010000 1241012010000	PLATE PLATE, VALVE	34,93 €

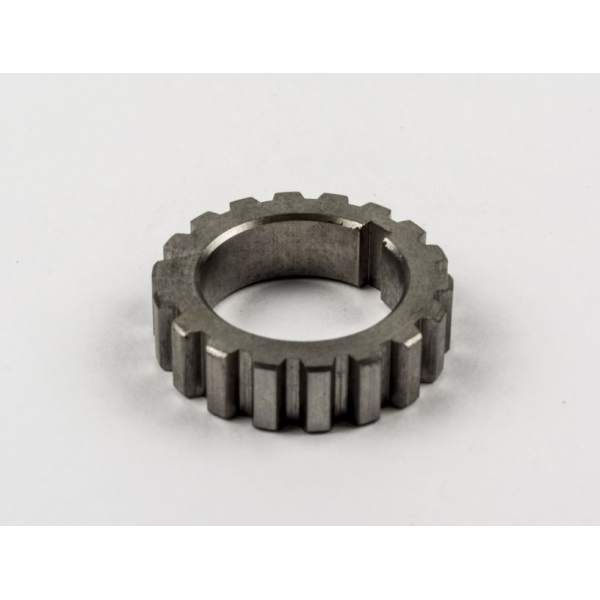

# 21	12421-05210-000 1242105210000 1242105210000	GUIDE, DISK VALVE GUIDE, VALVE	19,36 €
# 22	04221-03059-000 0422103059000 0422103059000	PIN PIN 16X10	2,09 €
# 23	12450-12001-000 1245012001000 1245012001000	SIEGE SOUPAPE SEAT, OUTER VALVE	Non disponible	0,00 €
# 24	09280-22002-000 0928022002000 0928022002000	O RING D:1.5 ID:22.5 O RING	1,85 €
# 25	09280-10012-000 0928010012000 0928010012000	O RING D:1.5 ID:10 O RING	2,12 €
# 26	09280-99001-000 09280-99004-000 0928099001000	O RING	4,20 €
# 27	12461-12001-000 1246112001000 1246112001000	SIEGE SOUPAPE SEAT, INNER VALVE	35,70 €
# 28	12471-12000-000 1247112000000 1247112000000	JOINT GASKET, INNER VALVE SEAT	Non disponible	0,00 €
# 29	02122-06163-000 02122-0616B-000 0212206163000	VIS SCREW	2,65 €
# 30	02122-06203-000 02122-0620A-000 0212206203000	VIS SCREW	1,40 €
# 31	12511-03100-000 1251103100000 1251103100000	GUIDE HUILE PLAQUE GUIDE HUILE	8,74 €
# 32	21111-07001-0A0 21111070010A0 21111070010A0	PIGNON	40,25 €

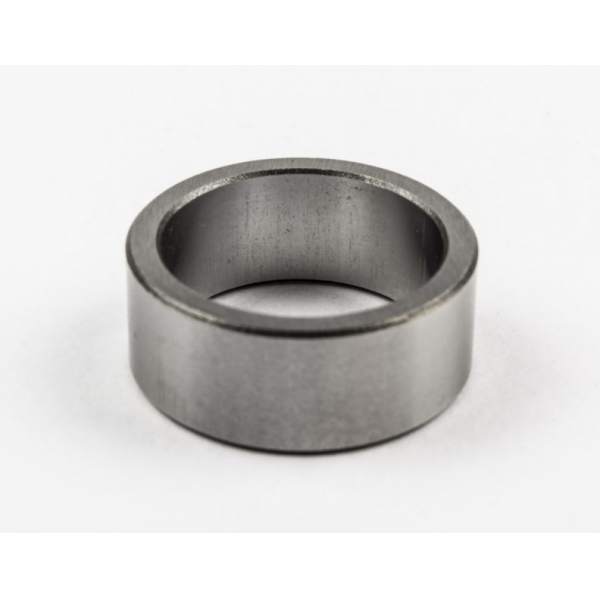

# 33	09180-20006-000 0918020006000 0918020006000	RONDELLE SPACER (20X25X10)	6,88 €
# 34	09140-14002-000 0914014002000 0914014002000	NUT 14MM NUT	4,15 €
# 35	09166-14008-000 0916614008000 0916614008000	WASHER	2,23 €
# 36	09420-04008-000 0942004008000 0942004008000	KEY	4,82 €
# 37	12100-12000-050 1210012000050 1210012000050	PISTON SET KIT PISTON GS500E TOUS MODELES	Non disponible	0,00 €
# 37	12100-12000-100 1210012000100 1210012000100	PISTON SET KIT PISTON GS500E TOUS MODELES	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au VILEBREQUIN de votre Suzuki de A100. Nous restons à votre disposition pour toute question.
